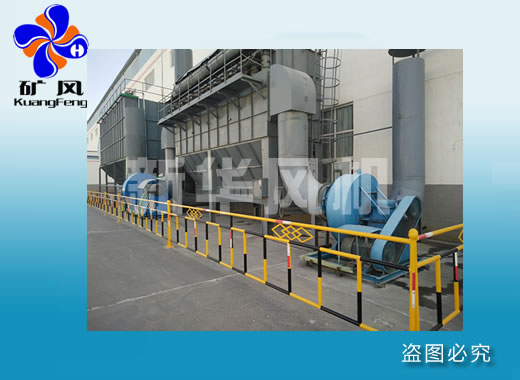

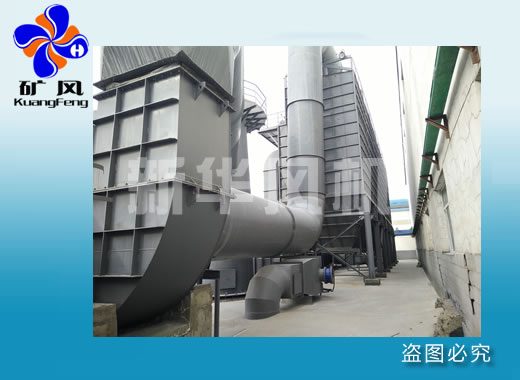

用 途
4-72型離心通風機主要用途是為一般工廠及大型建筑物的室內通風換氣或輸送空氣及其它不自燃、不易爆、不揮發、對人體無害、對鋼材無腐蝕性之氣體。但輸送的氣體不得含粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超過80℃。
4-72型離心通風機在我國是使用最早的風機，然而也是使用最普通的風機，從高層建筑到地下鐵道，從鍋爐鼓風到廠房換氣，從北部邊疆到南海之濱，從西部高原到東部邊垂，隨處可見。
型 式
從電機一端正視，凡葉輪按順時針方向旋轉者均稱“右旋風機”，以“右”表示，反之則均稱之為“左旋風機”，以左表示。
風機的出風口位置以機殼的出風口角度表示，4-72型風機No2.8~6在出廠時均做成一種型式，使用單位根據要求再安裝成所需要的位置，訂貨時無須注明。其中：No2.8出風口位置調整范圍是0°~225°，間隔是45°；No3.2~6出風口調整范圍是0°~225°，間隔是22.5°；No8~12出風口調整范圍是0°~225°，間隔是45°；No16、20出風口角度制成固定的0°、90°、180°三種，不能調整，訂貨時需注明。
風機的傳動方式有A、B、C、D四種：No2.8~5采用A式傳動，No6既有A式傳動又有C式傳動，No8~12采用C、D式兩種傳動方式，No16~20采用B式傳動。
如上述機號、傳動方式、出口角度不能適應您的生產需要，我廠有能力為您改造或設計，直至您滿意為止。
結 構
本風機No2.8A~6A主要由葉輪、機殼、進風口、電機等部分組成，No6C和No8~20除具有上述結構外，還有傳動部分。
葉輪－由10個后傾機翼型葉片、曲線型輪蓋和平板后盤組成，經動靜平衡校正和超速運轉實驗，效率高，運轉平穩可靠，空氣性能良好。
機殼－用普通鋼板焊接成蝸殼形整體。
進風口－制成整體結構，裝于風機一側，與軸向平行的截面為曲線形狀，作用是能使氣流順暢進入葉輪，且損失較小。
傳動－由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。
安 裝 與 使 用
在安裝前首先應準備好安裝所需材料和工具，對風機各部機件進行全面檢查，對葉輪、機殼、主軸和軸承等機件更應特別細致檢查，如發現損傷、應予修復，然后用煤油清洗軸承箱內部。
在進行安裝操作過程中必須注意下列三點：
1、在一些接合面上，為了防止生銹，減少拆卸困難，應涂上一層潤滑油或機械
油。
2、在上接合面的螺栓時，如有定位銷釘應先上好銷釘，再擰緊螺栓。
3、檢查機殼內及其它殼體內部，不應有掉入和遺留的工具或雜物。
安裝要求：
1、安裝風機時，輸氣管道的重量不應加在機殼上，按圖紙校正進風口與葉輪的
軸向和徑向間隙尺寸，且保持軸的水平位置。
2、安裝進風口管道時，可以直接利用進風口本身的螺栓聯接，此時進風口的固
定是靠三個沉頭螺釘。
3、出風口被安裝成某一角度時，后盤適當旋轉使標牌在水平位置，其中No8-12
角鋼法蘭面應保持水平。
4、安裝No8-12D式風機時，利用千分表和塞尺，測量風機主軸和電機軸的同軸
度及聯軸器兩端平行度，兩軸同軸度允差為0.05mm，聯軸器端面平行度允差為0.1mm。
5、風機安裝后，用手試撥轉子，檢查是否有過緊或刮蹭等現象，接線是否正確，
其它保險設施是否完善，轉動部分或進出方向是否人已離開，在確保安全后方可進行試運轉。
6、電機安裝后，安裝皮帶輪或聯軸器防護罩，如進氣口處不接管道時，也需加
防護網或其它安全裝置（用戶自備），其它部件照圖安裝。
由于風機主軸轉數n與內功率N之間有如下關系：
=
因此在電機容量不改變時，主軸轉速不宜更改，若主軸轉速增大，電機有過
負荷被燒之險。
風機所配電機功率，系指在特定工況下，正常功耗加上機械損失和應有的儲
備量而言，并非出風口全開需功率。如風機出口或入口不接管道或未加外界阻力而進行空轉，則電機亦有被燒之險。為安全起見，應在風機的出口或入口管路中添加閥門，起動時將其關閉，運轉后再將閥門逐漸慢慢開啟，直至規定工況為止，并注意電機的電流是否超標。
維 護
1、定期清除風機及輸氣管道內的灰塵、污垢及水等雜質，并防止生銹。
2、風機修理時必須先斷電停機，絕對不允許在運轉中進行，開關應由專人
監護，以防中途送電。
3、對溫度計及油標的靈敏性應定期檢查。
4、除每次拆修后應更換潤滑油外，還應定期更換潤滑油。
5、每次維修前后均應仔細記錄、清點、核對工具及原材料數量，以防遺忘
在風機及管道內部。
6、風機試車時進出口方向十米之內不許站人。
7、安裝、維修及試車時嚴禁無關人員在場圍觀。
故 障 及 原 因
風機的主要故障有：
一、軸承箱振動劇烈。
1、風機軸與電機軸不同心，聯軸器歪斜。
2、機殼或進風口與葉輪摩擦。
3、基礎的剛度不夠或不牢固。
4、葉輪鉚釘松動或輪盤變形。
5、葉輪軸盤與軸松動，聯軸器螺栓松動。
6、機殼與支架、軸承箱與支架、軸承箱與座等聯接螺栓松動。
7、風機進、出口管道安裝不良，產生振動。
8、轉子不平衡。
9、管見過細，風速過快。
二、軸承溫升過高。
1、軸承箱振動劇烈。
2、潤滑脂質量不良、變質或填充過多、含有灰塵、砂粒、污垢等雜質。
3、軸承箱蓋、座聯接螺栓之緊力過大或過小。
4、軸與滾動軸承安裝歪斜，前后兩軸承不同心。
5、滾動軸承損壞。
三、電動機電流過大和溫升過高。
1、開車時進氣管道內閘門或節流閥未關嚴。
2、流量超過規定值或風管漏氣。
3、風機輸送的氣體中含粘性物質或氣溫太低，氣體密度太大。
4、電機輸入電壓過低或電源單相斷電。
5、聯軸器聯接不正，皮圈過緊或間隙不勻。
6、受軸承箱振動劇烈的影響。
7、受并聯風機工作情況惡化或發生故障的影響。
四、皮帶滑下
兩皮帶輪應該相對應的槽沒對正。
五、皮帶跳動
兩皮帶輪距離較近或皮帶過長。
訂 貨 須 知
訂貨時必須注明風機的機號、風量、壓力、出風口角度、旋轉方向以及電動機型號功率、轉速等。
4-72No2.8A、3.2A、3.6A離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
地腳螺栓GB799-76 （4個） |
螺母GB6170-85（4個） |
墊圈GB96-85（4個） |
|
|
型號 |
功率KW |
||||||||||||
|
2.8 |
A |
2900 |
1 2 3 4 5 6 7 8 |
1131 1310 1480 1659 1828 2007 2177 2356 |
994 966 933 887 835 770 702 606 |
69.3 73.2 75.5 76.8 76.9 75.6 73.2 69.3 |
0.45 0.48 0.51 0.53 0.55 0.57 0.58 0.57 |
0.67 0.72 0.71 0.74 0.77 0.79 0.81 0.80 |
Y90S-2（B35） |
1.5 |
M8×220 |
M8 |
8 |
|
3.2 |
A |
2900 |
1 2 3 4 5 6 7 8 |
1688 1955 2209 2476 2729 2996 3250 3517 |
1300 1263 1220 1160 1091 1006 918 792 |
69.3 73.2 75.5 76.8 76.9 75.6 73.2 69.3 |
0.88 0.93 0.99 1.03 1.07 1.10 1.13 1.11 |
1.23 1.31 1.38 1.34 1.39 1.43 1.47 1.45 |
Y90L-2（B35） |
2.2 |
M8×220 |
M8 |
8 |
|
3.2 |
A |
1450 |
1 2 3 4 5 6 7 8 |
844 978 1104 1238 1365 1498 1625 1758 |
324 315 304 289 272 251 229 198 |
69.3 73.2 75.5 76.8 76.9 75.6 73.2 69.3 |
0.11 0.12 0.12 0.13 0.13 0.14 0.14 0.14 |
0.16 0.17 0.19 0.19 0.20 0.21 0.21 0.21 |
Y90S-4（B35） |
1.1 |
M8×220 |
M8 |
8 |
|
3.6 |
A |
2900 |
1 2 3 4 5 6 7 8 |
2664 3045 3405 3786 4146 4527 4887 5268 |
1578 1531 1481 1419 1343 1256 1144 989 |
74.2 77.8 80.3 82.1 82.6 81.8 79.5 74.3 |
1.56 1.65 1.73 1.81 1.86 1.92 1.95 1.94 |
2.03 2.15 2.25 2.35 2.42 2.50 2.53 2.52 |
Y100L-2（B35） |
3 |
M10×220 |
M10 |
10 |
4-72No3.6A、4A、4.5A離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
地腳螺栓GB799-76 （4個） |
螺母GB6170-85（4個） |
墊圈GB96-85（4個） |
|
|
型號 |
功率KW |
||||||||||||
|
3.6 |
A |
1450 |
1 2 3 4 5 6 7 8 |
1332 1522 1703 1893 2073 2263 2444 2634 |
393 381 369 353 335 313 285 247 |
74.2 77.8 80.3 82.1 82.6 81.8 79.5 74.3 |
0.20 0.21 0.22 0.23 0.23 0.24 0.24 0.24 |
0.29 0.31 0.33 0.34 0.35 0.36 0.36 0.36 |
Y90S-4（B35） |
1.1 |
M8×220 |
M8 |
8 |
|
4 |
A |
2900 |
1 2 3 4 5 6 7 8 |
4012 4506 4973 5468 5962 6457 6924 7419 |
2014 1969 1915 1830 1723 1606 1459 1320 |
77 80.3 82.5 84.1 84.6 83.7 81.4 77.5 |
2.89 3.05 3.18 3.28 3.35 3.42 3.43 3.49 |
3.47 3.66 3.82 3.94 4.02 4.11 4.11 4.19 |
Y132S1-2（B35） |
5.5 |
M10×220 |
M10 |
10 |
|
4 |
A |
1450 |
1 2 3 4 5 6 7 8 |
2006 2253 2487 2734 2981 3228 3462 3709 |
501 490 476 455 429 100 363 329 |
77 80.3 82.5 84.1 84.6 83.7 81.4 77.5 |
0.36 0.38 0.40 0.41 0.42 0.43 0.43 0.44 |
0.54 0.57 0.60 0.62 0.63 0.64 0.64 0.66 |
Y90S-4（B35） |
1.1 |
M8×220 |
M8 |
8 |
|
4.5 |
A |
2900 |
1 2 3 4 5 6 7 8 |
5712 6416 7081 7785 8489 9194 9859 10562 |
2554 2497 2428 2320 2184 2036 1849 1673 |
77 80.3 82.5 84.1 84.6 83.7 81.4 77.5 |
5.21 5.49 5.74 5.92 6.04 6.17 6.17 6.30 |
6.00 6.32 6.60 6.81 6.95 7.09 7.10 7.24 |
Y132S2-2（B35） |
7.5 |
M10×220 |
M10 |
10 |
4-72No4.5A、5A、7.5A離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
地腳螺栓GB799-76 （4個） |
螺母GB6170-85（4個） |
墊圈GB96-85（4個） |
|
|
型號 |
功率KW |
||||||||||||
|
4.5 |
A |
1450 |
1 2 3 4 5 6 7 8 |
2856 3208 3540 3893 4245 4597 4929 5281 |
634 620 603 577 543 506 460 416 |
77 80.3 82.5 84.1 84.6 83.7 81.4 77.5 |
0.65 0.69 0.72 0.74 0.76 0.77 0.77 0.79 |
0.91 0.96 1.00 1.04 1.06 1.08 1.08 1.10 |
Y90S-4（B35） |
1.1
|
M8×220 |
M8 |
8 |
|
5 |
A |
2900 |
1 2 3 4 5 6 7 8 |
7728 8855 9928 11054 12128 13255 14328 15455 |
3187 3145 3074 2962 2792 2567 2335 2019 |
77.6 81.8 84.7 86 86.1 84.6 82.1 77.6 |
8.72 9.35 9.90 10.47 10.82 11.07 11.22 11.09 |
10.02 10.76 11.39 12.04 12.44 12.72 12.90 12.75 |
Y160M2-2（B35） |
15 |
M12×300 |
M12 |
12 |
|
7.5 |
A |
1450 |
1 2 3 4 5 6 7 8 |
7086 8099 9111 10123 11136 12148 13160 14173 |
1907 1883 1862 1819 1749 1634 1489 1324 |
77.6 81.8 84.7 86 86.1 84.6 82.1 77.6 |
5.06 5.46 5.88 6.28 6.65 6.92 7.13 7.32 |
6.33 6.83 7.35 7.85 8.31 8.65 8.91 9.15 |
Y160M-4 |
11 |
M14×350 |
M14 |
14 |
|
6 |
A |
1450 |
1 2 3 4 5 6 7 8 |
6677 7650 8578 9551 10478 11452 12379 13353 |
1139 1124 1099 1059 999 919 836 724 |
77.6 81.8 84.7 86 86.1 84.6 82.1 77.6 |
2.71 2.91 3.08 3.26 3.36 3.44 3.49 3.45 |
3.25 3.49 3.70 3.91 4.04 4.13 4.19 4.14 |
Y112M-4（B35） |
4 |
M10×220 |
M10 |
10 |
4-72No6A、6D、8D離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
地腳螺栓GB799-76 （4個） |
螺母GB6170-85（4個） |
墊圈GB96-85（4個） |
|
|
型號 |
功率KW |
||||||||||||
|
6 |
A |
960
|
1 2 3 4 5 6 7 8 |
4420 5065 5679 6324 6938 7582 8196 8841 |
498 492 481 463 437 402 366 317 |
77.6 81.8 84.7 86 86.1 84.6 82.1 77.6 |
0.79 0.84 0.89 0.94 0.98 1.00 1.01 1.00 |
1.10 1.18 1.25 1.32 1.37 1.40 1.32 1.30 |
Y100L-6（B35） |
1.5 |
M10×220 |
M10 |
10 |
|
機號 |
傳動方式 |
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
聯軸器（1套）GB4323-84（ST0103） |
地腳螺栓GB799-76（4個） |
螺母GB6170-85（4個） |
墊圈GB96-85（4個） |
|
|
型號 |
功率KW |
|||||||||||||
|
6 |
D |
1450 |
1 2 3 4 5 6 7 8 |
6677 7650 8578 9551 10478 11452 12379 13353 |
1139 1124 1099 1059 999 919 836 724 |
77.6 81.8 84.7 86 86.1 84.6 82.1 77.6 |
2.71 2.91 3.08 3.26 3.36 3.44 3.49 3.45 |
3.32 3.56 3.77 3.99 4.12 4.21 4.27 4.22 |
Y112M-4 |
4
|
TL6 (145-48×28 ) |
M10×220 |
M10 |
10 |
|
6 |
D |
960 |
1 2 3 4 5 6 7 8 |
4420 5065 5679 6324 6938 7582 8196 8841 |
498 492 481 463 437 402 366 317 |
77.6 81.8 84.7 86 86.1 84.6 82.1 77.6 |
0.79 0.84 0.89 0.94 0.98 1.00 1.01 1.00 |
1.12 1.21 1.28 1.35 1.39 1.32 1.34 1.33 |
Y100L-6 |
1.5 |
TL6 (145-48×28 ) |
M10×220 |
M10 |
10 |
|
8 |
D |
1450 |
1 2 3 4 56 7 |
15826 18134 20332 22640 24838 27146 29344 |
2032 2005 1960 1888 1781 1638 1490 |
77.6 81.8 84.7 86 86.1 84.6 82.1 |
11.42 12.26 12.98 13.72 14.18 14.50 14.71 |
13.41 14.39 15.23 16.1 16.64 17.02 17.26 |
Y180M-4 |
18.5 |
TL8 (200-65×48) |
M12×300 |
M12 |
12 |
4-72-No8D、10D離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
聯軸器（1套）GB4323-84（ST0103） |
地腳螺栓GB799-76（4個） |
螺母GB6170-85（4個） |
墊圈GB96-85（4個） |
|
|
型號 |
功率KW |
|||||||||||||
|
8 |
D |
960 |
1 2 3 4 5 6 7 |
10478 12006 13461 14989 16444 17972 19428 |
887 875 856 825 778 715 651 |
77.6 81.8 84.7 86 86.1 84.6 82.1 |
3.32 3.56 3.77 3.98 4.11 4.21 4.27 |
4.06 4.36 4.61 4.88 5.04 5.15 5.23 |
Y132M2-6 |
5.5 |
TL8 (200-65×38) |
M10×220 |
M10 |
10 |
|
8 |
D |
730 |
1 2 3 4 5 6 7 |
7968 9130 10236 11398 12504 13666 14773 |
512 506 494 476 449 413 376 |
77.6 81.8 84.7 86 86.1 84.6 82.1 |
1.46 1.56 1.66 1.75 1.81 1.85 1.88 |
1.93 2.08 2.20 2.32 2.4 2.45 2.49 |
Y132M-8 |
3 |
TL8 (200-65×38) |
M10×220 |
M10 |
10 |
|
10 |
D |
1450 |
1 2 3 4 5 6 |
40441 44026 47611 50680 53664 56605 |
3202 3159 3032 2884 2722 2532 |
86.7 88.7 89 88.2 86.6 84.2 |
41.00 43.07 44.59 45.58 46.40 46.86 |
48.12 50.53 52.33 53.49 54.45 54.98 |
Y250M-4 |
55 |
TL8 (200-65×65) |
M20×500 |
M20 |
20 |
|
10 |
D |
960 |
1 2 3 4 5 6 |
26775 29148 31521 33554 35529 37476 |
1395 1376 1321 1257 1187 1104 |
86.7 88.7 89 88.2 86.6 84.2 |
11.9 12.50 12.94 13.23 13.47 13.60 |
13.96 14.67 15.18 15.52 15.80 15.96 |
Y200L1-6 |
18.5 |
TL8 (200-65×55) |
M16×400 |
M16 |
16 |
4-72-No10D、12D、6C離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
聯軸器（1套）GB4323-84（ST0103） |
地腳螺栓GB799-76（4個） |
螺母GB6170-85（4個） |
墊圈GB96-85（4個） |
|
|
型號 |
功率KW |
|||||||||||||
|
10 |
D |
730 |
1 2 3 4 5 6 |
20360 22164 23969 25515 27017 28497 |
805 794 762 725 685 637 |
86.7 88.7 89 88.2 86.6 84.2 |
5.23 5.50 5.69 5.82 5.92 5.98 |
6.14 6.45 6.68 6.82 6.95 7.02 |
Y160L-8 |
7.5 |
TL8 (200-65×42) |
M12×300 |
M12 |
12 |
|
12 |
D |
960 |
1 2 3 4 56 |
46267 50368 54469 57981 61395 64759 |
2013 1986 1906 1814 1712 1593 |
86.7 88.7 89 88.2 86.6 84.2 |
29.61 31.10 32.20 32.91 33.51 33.84 |
34.75 36.49 37.79 38.62 39.32 39.71 |
Y280S-6
|
45 |
TL8 (240-75×75) |
M20×500 |
M20 |
12 |
|
12 |
D |
730 |
1 2 3 4 5 6 |
35182 38301 41419 44090 46685 49244 |
1160 1145 1099 1046 987 919 |
86.7 88.7 89 88.2 86.6 84.2 |
13.02 13.67 14.16 14.47 14.73 14.88 |
15.28 16.05 16.61 16.98 17.29 17.46 |
Y225S-8 |
18.5 |
TL8 (240-75×60) |
M16×400 |
M16 |
16 |
4-72-No6C離心通風機性能與選用件表
|
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
三角帶 |
主軸皮帶輪 |
電機皮帶輪 |
電機導軌部 |
|||
|
型號 |
功率KW |
型號 |
根數 |
內周長 |
代號 |
代號 |
代號（2套） |
|||||||
|
2240 |
1 2 3 4 5 6 7 8 |
10314 11818 13251 14755 16187 17692 19124 20628 |
2734 2698 2637 2541 2396 2202 2004 1733 |
77.6 81.8 84.7 86 86.1 84.6 82.1 77.6 |
10.00 10.73 11.35 12.00 12.41 12.69 12.87 12.71 |
12.10 12.98 13.74 14.53 15.02 15.36 15.57 15.39 |
Y160L-4 |
15 |
B |
5 |
2240 |
48-B5-240 |
42-B5-370 |
3912-014 |
4-72-No6C離心通風機性能與選用件表
|
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
三角帶 |
主軸皮帶輪 |
電機皮帶輪 |
電機導軌部 |
|||
|
型號 |
功率KW |
型號 |
根數 |
內周長 |
代號 |
代號 |
代號（2套） |
|||||||
|
2000 |
1 2 3 4 5 6 7 8 |
9209 10552 11831 13174 14453 15796 17075 18418 |
2176 2147 2099 2022 1907 1753 1595 1380 |
77.6 81.8 84.7 86 86.1 84.6 82.1 77.6 |
7.11 7.64 8.08 8.54 8.83 9.03 9.16 9.05 |
8.61 9.24 9.78 10.34 10.69 10.93 11.09 10.95 |
Y160M-4 |
11 |
B |
3 |
2240 |
48-B3-240 |
42-B3-330 |
3912-014 |
|
4 |
48-B4-240 |
42-B4-330 |
||||||||||||
|
1800 |
1 2 3 4 5 6 7 8 |
8288 9497 10648 11856 13008 14216 15367 16576 |
1760 1736 1697 1635 1542 1418 1291 1116 |
77.6 81.8 84.7 86 86.1 84.6 82.1 77.6 |
5.19 5.57 5.89 6.23 6.44 6.58 6.68 6.60 |
6.28 6.74 7.13 7.54 7.79 7.97 8.08 7.98 |
Y132M-4 |
7.5 |
B |
2 |
2240 |
48-B2-240 |
38-B2-300 |
3912-014 |
|
1600 |
1 2 3 4 5 6 7 8 |
7367 8442 9465 10539 11562 12637 13660 14734 |
1389 1370 1339 1291 1217 1119 1019 881 |
77.6 81.8 84.7 86 86.1 84.6 82.1 77.6 |
3.64 3.91 4.14 4.37 4.52 4.62 4.69 4.63 |
4.60 4.94 5.23 5.53 5.71 5.84 5.92 5.85 |
Y132S-4 |
5.5 |
B |
2 |
2240 |
48-B2-240 |
38-B2-270 |
3913-013 |
|
1250 |
1 2 3 4 5 6 7 8 |
5756 6595 7395 8234 9033 9873 10672 11511 |
846 835 816 786 742 682 621 537 |
77.6 81.8 84.7 86 86.1 84.6 82.1 77.6 |
1.74 1.86 1.97 2.09 2.16 2.20 2.34 2.21 |
2.38 2.55 2.49 2.63 2.72 2.79 2.82 2.79 |
Y100L2-4 |
3 |
B |
2 |
2240 |
48-B2-240 |
28-B2-215 |
3912-013 |
4-72-No6C離心通風機性能與選用件表
|
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
三角帶 |
主軸皮帶輪 |
電機皮帶輪 |
電機導軌部 |
|||
|
型號 |
功率KW |
型號 |
根數 |
內周長 |
代號 |
代號 |
代號（2套） |
|||||||
|
1120 |
1 2 3 4 5 6 7 8 |
5157 5909 6626 7378 8094 8846 9562 10314 |
679 670 655 631 595 547 498 431 |
77.6 81.8 84.7 86 86.1 84.6 82.1 77.6 |
1.25 1.34 1.42 1.50 1.55 1.59 1.61 1.59 |
1.71 1.83 1.94 2.05 2.12 2.17 2.20 2.17 |
Y100L1-4 |
2.2 |
A |
2 |
2240 |
48-A2-240 |
28-A2-190 |
3912-013 |
|
1000 |
1 2 3 4 5 6 7 8 |
4605 5276 5916 6587 7227 7898 8538 9209 |
541 534 522 503 474 436 397 344 |
77.6 81.8 84.7 86 86.1 84.6 82.1 77.6 |
0.89 0.95 1.01 1.07 1.10 1.13 1.14 1.13 |
1.31 1.31 1.38 1.46 1.51 1.54 1.57 1.55 |
Y100L1-4 |
2.2 |
A |
2 |
2240 |
48-A2-240 |
28-A2-170 |
3912-013 |
|
900 |
1 2 3 4 5 6 7 8 |
4144 4749 5324 5928 6504 7108 7684 8288 |
438 432 422 407 384 353 322 278 |
77.6 81.8 84.7 86 86.1 84.6 82.1 77.6 |
0.65 0.70 0.74 0.78 0.80 0.82 0.83 0.82 |
0.96 1.03 1.09 1.15 1.19 1.21 1.23 1.22 |
Y90L-4 |
1.5 |
A |
2 |
2240 |
48-A2-240 |
28-A2-255 |
3912-013 |
|
800 |
1 2 3 4 5 6 7 8 |
3684 4221 4733 5270 5781 6319 6830 7367 |
346 341 334 322 303 279 254 220 |
77.6 81.8 84.7 86 86.1 84.6 82.1 77.6 |
0.46 0.49 0.52 0.55 0.57 0.58 0.59 0.58 |
0.72 0.72 0.76 0.81 0.83 0.85 0.86 0.85 |
Y90S-4 |
1.1 |
A |
2 |
2240 |
48-A2-240 |
24-A2-140 |
3912-013 |
4-72-No8C離心通風機性能與選用件表
|
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
三角帶 |
主軸皮帶輪 |
電機皮帶輪 |
電機導軌部 |
||||
|
型號 |
功率KW |
型號 |
根數 |
內周長 |
代號 |
代號 |
代號（2套） |
||||||||
|
1800 |
1 2 3 4 5 6 7 |
19646 22511 25240 28105 30834 33699 36427 |
3143 3101 3032 2920 2754 2531 2302 |
77.6 81.8 84.7 86 86.1 84.6 82.1 |
21.85 23.46 24.83 26.25 27.12 27.74 28.13 |
26.45 28.39 30.05 31.77 32.83 33.58 34.05 |
Y200L1-2 |
30 |
B |
6 |
2800 |
65-B6-320 |
55-B6-200 |
3912-015 |
|
|
7 |
65-B7-320 |
55-B7-200 |
|||||||||||||
|
Y200L2-2 |
37 |
||||||||||||||
|
1600 |
1 2 3 4 5 6 7 |
17463 20010 22435 24982 27408 29954 32380 |
2478 2445 2390 2303 2171 1996 1816 |
77.6 81.8 84.7 86 86.1 84.6 82.1 |
15.35 16.47 17.44 18.43 19.05 19.49 19.76 |
18.58 19.94 21.10 22.31 23.06 23.59 23.92 |
Y180M-2 |
22 |
B |
5 |
2240 |
65-B5-320 |
48-B5-175 |
3912-014 |
|
|
Y200L1-2 |
30 |
55-B5-175 |
|||||||||||||
|
1250 |
1 2 3 4 5 6 7 |
13643 15633 17527 19517 21412 23402 25297 |
1507 1487 1454 1401 1321 1215 1106 |
77.6 81.8 84.7 86 86.1 84.6 82.1 |
7.32 7.86 8.31 8.79 9.08 9.29 9.42 |
8.86 9.51 10.06 10.64 11.00 11.25 11.40 |
Y160M-4 |
11 |
B |
3 |
2800 |
65-B3-320 |
42-B3-275 |
3912-014 |
|
|
1120 |
1 2 3 4 5 6 7 |
1222414007 15705 17487 19185 20968 22666 |
1209 1193 1166 1124 1060 975 887 |
77.6 81.8 84.7 86 86.1 84.6 82.1 |
5.26 5.65 5.98 6.32 6.53 6.68 6.78 |
6.37 6.84 7.24 7.65 7.91 8.09 8.20 |
Y132M-4 |
7.5 |
B |
2 |
2800 |
65-B2-320 |
38-B2-250 |
3912-013 |
|
|
Y160M-4 |
11 |
42-B2-250 |
3912-014 |
||||||||||||
4-72-No8C離心通風機性能與選用件表
|
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
三角帶 |
主軸皮帶輪 |
電機皮帶輪 |
電機導軌部 |
|||
|
型號 |
功率KW |
型號 |
根數 |
內周長 |
代號 |
代號 |
代號（2套） |
|||||||
|
1000 |
1 2 3 4 5 6 7 |
10914 12506 14022 15614 17130 18721 20237 |
963 950 929 895 744 777 707 |
77.6 81.8 84.7 86 86.1 84.6 82.1 |
3.75 4.02 4.26 4.50 4.65 4.76 4.82 |
4.73 5.08 5.38 5.68 5.87 5.76 5.84 |
Y132S-4 |
5.5 |
B |
2 |
2500 |
65-B2-320 |
38-B2-225 |
3912-013 |
|
Y132M-4 |
7.5 |
|||||||||||||
|
900 |
1 2 3 4 5 6 7 |
9823 11255 12620 14052 15417 16849 18213 |
779 769 752 725 683 629 572 |
77.6 81.8 84.7 86 86.1 84.6 82.1 |
2.73 2.93 3.10 3.28 3.39 3.47 3.52 |
3.45 3.70 3.92 4.14 4.28 4.38 4.44 |
Y112M-4 |
4 |
B |
2 |
2240 |
65-B2-320 |
28-B2-200 |
3912-013 |
|
Y132S-4 |
5.5 |
38-B2-200 |
||||||||||||
|
800 |
1 2 3 4 5 6 7 |
8732 10005 11217 12491 13704 14977 16190 |
615 607 594 572 540 496 452 |
77.6 81.8 84.7 86 86.1 84.6 82.1 |
1.92 2.06 2.18 2.30 2.38 2.44 2.47 |
2.42 2.60 2.75 2.91 3.01 3.08 3.12 |
Y100L2-4 |
3 |
B |
2 |
2240 |
65-B2-320 |
28-B2-180 |
3912-013 |
|
710 |
1 2 3 4 5 6 7 |
7749 8880 9956 11085 12162 13292 14368 |
485 478 468 450 425 391 356 |
77.6 81.8 84.7 86 86.1 84.6 82.1 |
1.34 1.44 1.52 1.61 1.66 1.70 1.73 |
1.84 1.97 2.08 2.20 2.28 2.33 2.36 |
Y100L1-4 |
2.2 |
B |
2 |
2240 |
65-B2-320 |
28-B2-160 |
3912-013 |
|
Y100L2-4 |
3 |
|||||||||||||
|
630
|
1 2 3 4 5 6 7 |
6876 7879 8834 9837 10791 11794 12749 |
381 376 368 355 334 308 280 |
77.6 81.8 84.7 86 86.1 84.6 82.1 |
0.94 1.01 1.06 1.13 1.16 1.19 1.21 |
1.38 1.38 1.46 1.54 1.59 1.63 1.65 |
Y100L1-4 |
2.2 |
B |
2 |
2240 |
65-B2-320 |
28-B2-145 |
3912-013 |
4-72-No10C離心通風機性能與選用件表
|
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
三角帶 |
主軸皮帶輪 |
電機皮帶輪 |
電機導軌部 |
|||
|
型號 |
功率KW |
型號 |
根數 |
內周長 |
代號 |
代號 |
代號（2套） |
|||||||
|
1250 |
1 2 3 4 5 6 |
34863 37953 41044 43690 46262 48797 |
2373 2341 2247 2138 2018 1877 |
86.7 88.7 89 88.2 86.6 84.2 |
26.27 27.59 28.57 29.20 29.73 30.02 |
31.80 33.40 34.58 35.35 35.99 36.34 |
Y225S-4 |
37 |
B |
7 |
3550 |
65-B7-400 |
60-B7-345 |
3912-015 |
|
C |
5 |
65-C5-400 |
60-C5-345 |
|||||||||||
|
1120 |
1 2 3 4 5 6 |
31237 34006 36775 39146 41451 43722 |
1902 1877 1801 1714 1618 1505 |
86.7 88.7 89 88.2 86.6 84.2 |
18.90 19.85 20.55 21.00 21.38 21.59 |
22.87 24.02 24.87 25.43 25.89 26.14 |
Y200L-4 |
30 |
B |
5 |
3150 |
65-B5-400 |
55-B5-310 |
3912-015 |
|
6 |
65-B6-400 |
55-B6-310 |
||||||||||||
|
1000 |
1 2 3 4 5 6 |
27890 30363 32835 34952 37010 39038 |
1514 1494 1434 1364 1288 1199 |
86.7 88.7 89 88.2 86.6 84.2 |
13.45 14.13 14.63 14.95 15.22 15.37 |
16.28 17.10 17.70 18.10 18.43 18.60 |
Y180M-4 |
18.5 |
B |
4 |
3150 |
65-B4-400 |
48-B4-275 |
3912-014 |
|
900 |
1 2 3 4 5 6 |
25101 27326 29551 31457 33309 35134 |
1225 1209 1161 1104 1042 970 |
86.7 88.7 89 88.2 86.6 84.2 |
9.81 10.30 10.66 10.90 11.10 11.20 |
11.87 12.47 12.91 13.19 13.43 13.56 |
Y160L-4 |
15 |
B |
3 |
3150 |
65-B3-400 |
42-B3-250 |
3912-014 |
|
800 |
1 2 3 4 5 6 |
22312 24290 26268 27961 29608 31230 |
967 954 916 872 823 766 |
86.7 88.7 89 88.2 86.6 84.2 |
6.89 7.23 7.49 7.65 7.79 7.87 |
8.34 8.76 9.07 9.27 9.43 9.53 |
Y160M-4 |
11 |
B |
3 |
2800 |
65-B3-400 |
42-B3-220 |
3912-014 |
4-72-No10C離心通風機性能與選用件表
|
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
三角帶 |
主軸皮帶輪 |
電機皮帶輪 |
電機導軌部 |
|||
|
型號 |
功率KW |
型號 |
根數 |
內周長 |
代號 |
代號 |
代號（2套） |
|||||||
|
710 |
1 2 3 4 5 6 |
19802 21557 23313 24816 26277 27717 |
761 751 721 686 648 603 |
86.7 88.7 89 88.2 86.6 84.2 |
4.81 5.06 5.23 5.35 5.45 5.50 |
5.83 6.12 6.34 6.48 6.59 6.66 |
Y132M-4 |
7.5 |
B |
2 |
2800 |
65-B2-400 |
38-B2-200 |
3912-013 |
|
630 |
1 2 3 4 5 6 |
17571 19128 20686 22019 23316 24594 |
599 591 568 540 510 475 |
86.7 88.7 89 88.2 86.6 84.2 |
3.36 3.53 3.66 3.74 3.81 3.84 |
4.25 4.46 4.62 4.72 4.81 4.85 |
Y132S-4 |
5.5 |
B |
2 |
2800 |
65-B2-400 |
38-B2-175 |
3912-013 |
|
560 |
1 2 3 4 5 6 |
15618 17003 18387 19573 20725 21861 |
473 467 448 426 403 375 |
86.7 88.7 89 88.2 86.6 84.2 |
2.36 2.48 2.57 2.63 2.67 2.70 |
2.98 3.13 3.24 3.32 3.38 3.41 |
Y112M-4 |
4 |
B |
2 |
2500 |
65-B2-400 |
28-B2-155 |
3912-013 |
|
500 |
1 2 3 4 5 6 |
13945 15181 16417 17476 18505 19519 |
377 372 357 340 321 299 |
86.7 88.7 89 88.2 86.6 84.2 |
1.68 1.77 1.83 1.87 1.90 1.92 |
2.30 2.42 2.50 2.56 2.40 2.43 |
Y100L2-4 |
3 |
B |
2 |
2500 |
65-B2-400 |
28-B2-145 |
3912-013 |
4-72-No12C離心通風機性能與選用件表
|
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
三角帶 |
主軸皮帶輪 |
電機皮帶輪 |
電機導軌部 |
|||
|
型號 |
功率KW |
型號 |
根數 |
內周長 |
代號 |
代號 |
代號（2套） |
|||||||
|
1120 |
1 2 3 4 5 6 |
53978 58763 63548 67645 71627 75552 |
2746 2710 2601 2474 2335 2172 |
86.7 88.7 89 88.2 86.6 84.2 |
47.02 49.38 51.13 52.27 53.21 53.73 |
56.92 59.78 61.90 63.27 64.41 65.04 |
Y280S-4 |
75 |
C |
7 |
4000 |
75-C7-480 |
75-C7-370 |
3912-017 |
|
8 |
75-C8-480 |
75-C8-370 |
||||||||||||
|
1000 |
1 2 3 4 5 6 |
48195 52467 56739 60397 63953 67457 |
2185 2156 2070 1969 1859 1729 |
86.7 88.7 89 88.2 86.6 84.2 |
33.47 35.15 36.40 37.20 37.88 38.25 |
40.51 42.55 44.06 45.03 45.85 46.30 |
Y225M-4 |
45 |
C |
5 |
3550 |
75-C5-480 |
60-C5-325 |
3912-017 |
|
Y250M-4 |
55 |
6 |
75-C6-480 |
65-C6-325 |
||||||||||
|
900 |
1 2 3 4 5 6 |
43375 47220 51065 54357 57557 60712 |
1767 1744 1674 1593 1504 1399 |
86.7 88.7 89 88.2 86.6 84.2 |
24.40 25.62 26.53 27.12 27.61 27.88 |
29.53 31.02 32.12 32.83 33.42 33.75 |
Y250M-6 |
37 |
C |
4 |
4000 |
75-C4-480 |
65-C4-450 |
3912-017 |
|
800 |
1 2 3 4 5 6 |
38556 41973 45391 48317 51162 53966 |
1395 1376 1321 1257 1187 1104 |
86.7 88.7 89 88.2 86.6 84.2 |
17.14 18.00 18.63 19.05 19.39 19.58 |
20.74 21.79 22.56 23.06 23.47 23.70 |
Y200L2-6 |
22 |
C |
3 |
4000 |
75-C3-480 |
55-C3-400 |
3912-015 |
|
Y225M-6 |
30 |
60-C3-400 |
||||||||||||
|
710 |
1 2 3 4 5 6 |
34218 37251 40284 42882 45406 47895 |
1097 1083 1040 989 934 869 |
86.7 88.7 89 88.2 86.6 84.2 |
11.98 12.58 13.03 13.32 13.56 13.69 |
14.50 15.23 15.77 16.12 16.41 16.57 |
Y200L1-6 |
18.5 |
C |
2 |
3550 |
75-C2-480 |
55-C2-360 |
3912-015 |
4-72-No12C離心通風機性能與選用件表
|
轉速r/min |
序號 |
流量m3/h |
全壓Pa |
內效率% |
內功率KW |
所需功率KW |
電動機 |
三角帶 |
主軸皮帶輪 |
電機皮帶輪 |
電機導軌部 |
|||
|
型號 |
功率KW |
型號 |
根數 |
內周長 |
代號 |
代號 |
代號（2套） |
|||||||
|
630 |
1 2 3 4 5 6 |
30362 3305435745 38050 40290 42498 |
863 852 818 778 735 684 |
86.7 88.7 89 88.2 86.6 84.2 |
8.37 8.79 9.10 9.30 9.47 9.56 |
10.13 10.64 11.02 11.26 11.46 11.58 |
Y180L-6 |
15 |
C |
2 |
3550 |
75-C2-480 |
48-C2-310 |
3912-014 |
|
560 |
1 2 3 4 5 6 |
26989 29381 31774 33822 35813 37776 |
682 673 646 615 580 540 |
86.7 88.7 89 88.2 86.6 84.2 |
5.88 6.17 6.39 6.53 6.65 6.72 |
7.11 7.47 7.74 7.91 8.05 8.13 |
Y160M-6 |
7.5 |
C |
2 |
3550 |
75-C2-480 |
42-C2-280 |
3912-014 |
|
Y160L-6 |
11 |
|||||||||||||
|
500 |
1 2 3 4 5 6 |
24097 26233 28369 30198 31976 33728 |
543 536 515 490 462 430 |
86.7 88.7 89 88.2 86.6 84.2 |
4.18 4.39 4.55 4.65 4.73 4.78 |
5.28 5.55 5.75 5.87 5.98 5.79 |
Y160M-6 |
7.5 |
C |
2 |
3550 |
75-C2-480 |
55-C2-250 |
3912-014 |
|
450 |
1 2 3 4 5 6 |
21687 23610 25532 27178 28778 30356 |
440 434 417 397 374 348 |
86.7 88.7 89 88.2 86.6 84.2 |
3.05 3.20 3.32 3.39 3.45 3.49 |
3.85 4.05 4.19 4.28 4.36 4.40 |
Y132M1-6 |
4 |
C |
2 |
3550 |
75-C2-480 |
38-C2-225 |
3912-013 |
|
Y132M2-6 |
5.5 |
|||||||||||||
|
400 |
1 2 3 4 5 6 |
19278 20986 22695 24158 25581 26983 |
347 343 329 313 296 275 |
86.7 88.7 89 88.2 86.6 84.2 |
2.14 2.25 2.33 2.38 2.42 2.45 |
2.71 2.84 2.94 3.01 3.06 3.09 |
Y132S-6 |
3 |
C |
2 |
3150 |
75-C2-480 |
38-C2-200 |
3912-013 |
聯系人：陳經理
全國400熱線電話：400-670-7798
電 話：0533-6060097
郵 箱：zbxinhuafan@163.com sales@xhblower.com
地 址： 周村區南郊鎮（原高塘鎮）工業園
xhblower
