高壓離心風機

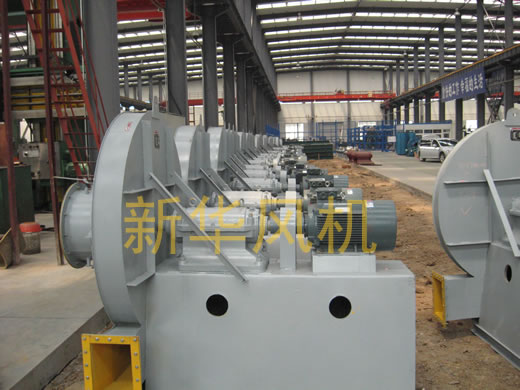

9-26高壓離心風機

產品描述：用　　　　　　途 9-19、9-26型高壓離心通風機，一般用于鍛冶爐及高壓強制通風，亦可廣泛用于輸送物料、空氣及無腐蝕性、不自燃、不易爆、不易揮發、不含粘性物質之氣體。介質溫度一般不超過50℃（最高不超過80℃），介質中塵土及硬質顆粒物含量不大于150mg/m3。
在線訂購

用途

9-19、9-26型高壓離心通風機，一般用于鍛冶爐及高壓強制通風，亦可廣泛用于輸送物料、空氣及無腐蝕性、不自燃、不易爆、不易揮發、不含粘性物質之氣體。介質溫度一般不超過50℃（最高不超過80℃），介質中塵土及硬質顆粒物含量不大于150mg/m3。

型式

本風機為單吸入，通常有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、13、14、16共14個機號。

本風機通常制成右旋和左旋兩種型式，從電機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示，逆時針旋轉者稱左旋風機，以“左”表示。

風機的出口位置以機殼的出口角度表示。“左”、“右”可制成0°、45°、90°、135°、180°、225°共六種角度。

風機的傳動方式分為A式（№4～6.3）、D式和C式（№7.1～16）三種。

當上述機號、旋向、出風角度和傳動方式不能滿足您的需要時，我們有能力為您點菜設計，直至您滿意為止。

結構

№4～6.3主要由葉輪、機殼、進風口、支架等組成；№7.1～16主要由葉輪、機殼、進風口、傳動組等組成。

葉輪—9-19型風機葉片為12片，9-26型風機葉片為16片，均屬前彎型。葉輪擴壓器外緣最高圓周線速度得超過140m/s。葉輪成型后經靜、動平衡校正和超速運轉實驗，故運轉平穩可靠。

機殼　—用普通鋼板焊接成蝸殼形整體。

進風口—做成收斂式流線型整體結構，用螺栓固定于前蓋板上。

傳動組—由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構，采用滾動軸承，用軸承潤滑脂潤滑。

安裝與使用

安裝前：應對風機各部件進行全面檢查，機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等。

安裝時：注意檢查機殼，殼內不應有掉入或遺留的工具或雜物，在一些結合面上為了防止生銹，減少拆卸困難，應涂上一層潤滑脂或機械油。風機與地基結合面和風機與進出風管道聯接合面均仔細調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。

安裝要求：

（1）按圖紙所示的位置和尺寸安裝，為確保高效率，特別要保證進風口與葉輪的軸向和徑向間隙尺寸。

（2）安裝后試撥傳動組，檢查是否有過緊或與固定部分刮蹭等現象。

（3）全部安裝完畢，總檢合格后，方可進行風機的試運轉。

為了防止電機過載燒毀，在風機啟動時，必須在無載荷（將進風閥門關閉，出風閥門稍開）的情況下進行，如情況良好，再逐步開啟閥門，直到規定工況為止。在運轉過程中應嚴格控制電流，不得超標。

風機的操作：

風機啟動前，應進行下列準備工作：

a、將進風閥門關閉，出風閥門稍開。

b、“點車”查看風機及其系統有無異噪、異味、異振，如有應排除之，

如無，點車時間逐漸拉長，直至正常運行。

c、風機啟動達到正常轉速時，應在運轉過程中經常檢查軸承溫度是否

正常，當軸承溫度沒有特殊要求時，軸承溫升不得超過環境溫度40℃；軸承部分的均方根振動速度值不得大于6.3m/s。如發現風機有劇烈的振動、撞擊、軸承溫升迅速上升等現象時，則必須緊急停車。

維　　　　　　護

①風機及其系統不許帶病運行。

②風機應由專人保管、專人使用。

③定期清除風機內部積灰、污垢等雜質，并防止生銹。

④風機的維護必須在停機斷電時進行，斷電后主開關應有專人監護。

⑤風機維修、試車時禁止兒童及無關人員和行動不便者在場圍觀。

⑥風機試車時，在風機進出口方向十米之內不許站人。

⑦風機維修前后均應清點工具及其它用品，以防遺留在風機及管道內部。

⑧除每次查修后應更換潤滑劑外，正常情況下根據實際情況更換潤滑劑。

故障及原因

1、風機劇烈振動

①風機軸與電機軸不同心，皮帶輪槽錯位；

②機殼與葉輪或進風口與葉輪磨擦；

③基礎的剛度不夠或不牢固；

④葉輪鉚釘松動或葉輪變形；

⑤葉輪軸盤孔與軸配合松動；

⑥機殼、軸承座與支架，軸承座與軸承蓋等聯接螺栓松動；

⑦風機進、出口管道安裝不良，產生共振；

⑧葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲等原因使轉子不平衡。

2、軸承溫升過高

①軸承箱劇烈振動；

②潤滑劑質量不良、變質或含有灰塵、砂粒、污垢等雜質或填充量不足；

③軸承箱蓋、座聯接螺栓之緊力過大或過??；

④軸與滾動軸承安裝歪斜、前后兩軸承不同心；

⑤滾動軸承損壞或軸彎曲。

3、電機電流過大或溫升過高

①開車時進、出氣管道閘門未關；

②電機輸入電壓低或電源單相斷電；

③受軸承箱劇烈振動的影響；

④主軸轉速超過額定值；

⑤被輸入氣體中含粘性物質；

⑥周圍環境溫度太低，比重過大。

單機產品成套供應范圍

風機1臺、配套電機1臺，地腳螺栓1付（No4～6.3,4套，No7.1以上8套）聯軸器1套（No7.1～16）。

訂貨須知

1、定貨時須注明風機的機號、轉速、風壓、風量、出風口角度、旋轉方向

以及電機型號、規格。

2、9-26 No8（2900r/min）和No16（1450r/min）離心通風機葉輪系采用優質合金鋼板制造，訂貨時須與制造廠協調。

9-19　No4A、4.5A、5A、5.6A高壓離心通風機性能與選用件表

機號	傳動方式	轉速 r/min	序號	全壓 Pa	流量 m³/h	內效率%	內功率KW	所需功率KW	電動機		橡膠墊ST0601 （4個）	地腳螺栓 GB799-88 （4個）	螺母 GB6170-86 （4個）	墊圈 GB97.1-85 （4個）
									型號	功率KW
4	A	2900	1 2 3 4 5 6 7	3584 3665 3647 3597 3507 3384 3253	824 970 1116 1264 1410 1558 1704	70 73.5 75.5 76 75.5 73.3 70	1.16 1.33 1.48 1.64 1.80 1.97 2.17	1.5 1.7 1.9 2.1 2.3 2.6 2.6	Y90L-2	2.2	11×70	M8×40	M8	8
									Y100L-2	3	13×90	M10×45	M10	10
4.5	A	2900	1 2 3 4 5 6 7	4603 4684 4672 4580 4447 4297 4112	1174 1397 1616 1839 2062 2281 2504	71.2 75 77 77.3 76.2 73.8 70	2.07 2.38 2.68 2.98 3.29 3.63 4.03	2.5 2.9 3.2 3.6 3.9 4.4 4.8	Y112M-2	4	13×90	M10×45	M10	10
									Y132S1-2	5.5	13×90	M10×45	M10	10
5	A	2900	1 2 3 4 5 6 7	5697 5768 5740 5639 5517 5323 5080	1610 1932 2254 2576 2844 3166 3488	72.7 76.2 78.2 78.5 77.2 74.5 70.5	3.43 3.98 4.50 5.04 5.54 6.17 6.86	4.1 4.8 5.4 5.8 6.4 7.1 7.9	Y132S2-2	7.5	13×90	M10×45	M10	10
									Y160M1-2	11	16×100	M12×50	M12	12
5.6	A	2900	1 2 3 4 5 6 7	7182 7273 7236 7109 6954 6709 6400	2262 2714 3167 3619 3996 4448 4901	72.7 76.2 78.2 78.5 77.2 74.5 70.5	6.05 7.02 7.93 8.88 9.76 10.88 12.09	7.0 8.1 9.1 10.2 11.2 12.5 13.9	Y160M1-2	11	16×100	M12×50	M12	12
									Y160L-2	18.5	16×100	M12×50	M12	12

9-19　No6.3A、7.1D、8D高壓離心通風機性能與選用件表

機號

傳動方式

轉速

r/min

序號

全壓

流量

m³/h

內效率%

內功率KW

所需功率KW

電動機

橡膠墊ST0601

（4個）

地腳螺栓

GB799-88

（4個）

螺母

GB6170-86

（4個）

墊圈

GB97.1-85

（4個）

型號

功率KW

6.3

2900

9149

9265

9219

9055

8857

8543

8148

3220

3865

4509

5153

5690

6334

6978

72.7

76.2

78.2

78.5

77.2

74.5

70.5

10.91

12.65

14.30

16.00

17.59

19.60

21.79

12.5

14.5

16.4

18.4

20.2

22.5

25.1

Y160L-2

18.5

16×100

M12×50

M12

Y200L1-2

20×100

M16×60

M16

機號	傳動方式	轉速 r/min	序號	全壓 Pa	流量 m³/h	內效率%	內功率 KW	所需功率 KW	電動機		地腳螺栓 GB799-88 （4個）	螺母 GB6170-86 （4個）	墊圈 GB97.1-85 （4個）
									型號	功率KW
7.1	D	2900	1 2 3 4 5 6 7	11717 11868 11807 11596 11340 10935 10426	4610 5532 6454 7376 8144 9066 9988	72.7 76.2 78.2 78.5 77.2 74.5 70.5	19.83 22.99 25.99 29.09 31.98 35.63 39.62	23.3 27.0 30.5 34.1 37.5 41.8 46.5	Y200L2-2	37	M16×400	M16	16
									Y250M-2	55	M20×500	M20	20
8	D	2900	1 2 3 4 5 6 7	15034 15229 15151 14877 14546 14021 13362	6594 7913 9232 10550 11649 12968 14287	72.7 76.2 78.2 78.5 77.2 74.5 70.5	36.02 41.75 47.21 52.83 58.08 64.71 71.95	42.3 49.0 55.4 62.0 68.2 75.9 84.4	Y280S-2	75	M20×500	M20	20
									Y315S-2	110	M24×630	M24	24

9-19　No8D、9D、10D、11.2D高壓離心通風機性能與選用件表

機號	傳動方式	轉速 r/min	序號	全壓 Pa	流量 m³/h	內效率%	內功率 KW	所需功率KW	電動機		聯軸器 GB4323-84 （一套）	地腳螺栓 GB799-88 （4個）	螺母 GB6170-86 （4個）	墊圈 GB97.1-85 （4個）
									型號	功率KW
8	D	1450	1 2 3 4 5 6 7	3620 3665 3647 3584 3507 3384 3231	3297 3957 4616 5275 5825 6484 7144	72.7 76.2 78.2 78.5 77.2 74.5 70.5	4.5 5.22 5.90 6.60 7.26 8.09 8.99	5.5 6.1 6.9 7.7 8.5 9.5 10.6	Y132M-4	7.5	TL8 (200-65×38)	M10×220	M10	10
									Y160L-4	15	TL8 (200-65×42)	M12×300	M12	12
9	D	1450	1 2 3 4 5 6 7	4597 4655 4632 4551 4453 4297 4101	4695 5633 6572 7511 8294 9233 10171	72.7 76.2 78.2 78.5 77.2 74.5 70.5	8.11 9.41 10.63 11.90 13.08 14.58 16.21	9.5 11.0 12.5 14.0 15.4 17.1 19.0	Y160L-4	15	TL8 (200-65×42)	M12×300	M12	12
									Y180L-4	22	TL8 (200-65×48)	M12×300	M12	12
10	D	1450	1 2 3 4 5 6 7	5840 5941 5891 5740 5495 5244 4958	6440 7942 9445 10947 12450 13952 15455	76.5 80 81.5 81 78.2 74.5 70	13.38 16.03 18.59 21.12 23.84 26.79 29.88	15.7 18.8 21.8 24.8 28.0 31.4 35.1	Y200L-4	30	TL8 (200-65×55)	M16×400	M16	16
									Y 225S-4	37	TL8 (200-65×60)
11.2	D	1450	1 2 3 4 5 6 7	7364 7491 7428 7236 6927 6609 6246	9047 11158 13269 15380 17491 19602 21713	76.5 80 81.5 81 78.2 74.5 70	23.58 28.25 32.76 37.22 42.02 47.21 52.66	27.7 33.2 38.4 43.7 49.3 55.4 61.8	Y225M-4	45	TL9 (290-85×60)	M16×400	M16	16
									Y 280S-4	75	TL9 (290-85×75)	M20×500	M20	20

9-19　No11.2D、12.5D、14D高壓離心通風機性能與選用件表

機號	傳動方式	轉速 r/min	序號	全壓 Pa	流量 m³/h	內效率%	內功率KW	所需功率KW	電動機		聯軸器 GB4323-84 （一套）	地腳螺栓 GB799-88 （4個）	螺母 GB6170-86 （4個）	墊圈 GB97.1-85 （4個）
									型號	功率KW
11.2	D	960	1 2 3 4 5 6 7	3182 3237 3210 3128 2996 2860 2705	5990 7388 8785 10182 11580 12978 14375	76.5 80 81.5 81 78.2 74.5 70	6.84 8.20 9.51 10.80 12.19 13.70 15.28	8.0 9.6 11.2 12.7 14.3 16.1 17.9	Y180L-6	15	TL9 (240-85×48)	M12×300	M12	12
									Y200L2-6	22	TL9 (240-85×55)	M16×400	M16	16
12.5	D	1450	1 2 3 4 5 6 7	9229 9390 9310 9068 8678 8278 7822	12577 15512 18447 21381 24316 27251 30186	76.5 80 81.5 81 78.2 74.5 70	40.84 48.92 56.72 64.46 72.76 81.75 91.18	47.9 57.4 66.6 75.6 85.4 95.9 107.0	Y280S-4	75	TL9 (290-85×75)	M20×500	M20	20
									Y 315S-4	110	TL9 (290-85×80)	M24×630	M24	24
12.5	D	960	1 2 3 4 5 6 7	3975 4043 4009 3907 3741 3571 3377	8327 10270 12213 14156 16099 18042 19985	76.5 80 81.5 81 78.2 74.5 70	11.85 14.20 16.46 18.71 21.11 23.72 26.46	13.9 16.7 19.6 21.9 24.8 27.8 31.1	Y200L2-6	22	TL9 (240-85×55)	M16×400	M16	16
									Y250M-6	37	TL9 (240-85×65)	M20×500	M20	20
14	D	1450	1 2 3 4 5 6 7	11668 11874 11771 11464 10967 10457 9878	17670 21793 25916 30040 34163 38286 42409	76.5 80 81.5 81 78.2 74.5 70	71.97 86.22 99.96 113.56 128.22 144.06 160.69	84.5 101.2 117.3 133.3 150.5 169.1 188.6	Y315M-4	132	TL10 (350-95×80)	M24×630	M24	24
									Y355M-4	220	TL10 (350-95×100)

9-19　No14D、16D高壓離心通風機性能與選用件表

機號	傳動方式	轉速 r/min	序號	全壓 Pa	流量 m³/h	內效率%	內功率KW	所需功率KW	電動機		聯軸器 GB4323-84 （一套）	地腳螺栓 GB799-88 （4個）	螺母 GB6170-86 （4個）	墊圈 GB97.1-85 （4個）
									型號	功率KW
14	D	960	1 2 3 4 5 6 7	5004 5090 5047 4917 4709 4494 4249	11699 14428 17158 19888 22618 25348 28078	76.5 80 81.5 81 78.2 74.5 70	20.89 25.02 29.01 32.97 37.21 41.81 46.63	24.5 29.4 34.0 38.7 43.7 49.1 54.7	Y250M-6	37	TL10 (290-95×65)	M20×500	M20	20
									Y315S-6	75	TL10 (290-95×80)	M24×630	M24	24
16	D	1450	1 2 3 4 5 6 7	15425 15700 15563 15151 14488 13808 13035	26377 32531 38686 44841 50995 57150 63305	76.5 80 81.5 81 78.2 74.5 70	140.31 168.09 194.89 221.46 249.98 280.88 313.29	164.6 197.2 228.7 259.9 293.3 329.6 367.6	Y355M3-4	315	TL11 (350-95×100)	M24×630	M24	24
									JS138-4	410	TL11 (350-95×85)
16	D	1450	1 2 3 4 5 6 7	6570 6683 6627 6456 6180 5898 5575	17463 21538 25613 29687 33762 37837 41912	76.5 80 81.5 81 78.2 74.5 70	40.72 48.78 56.56 64.27 72.55 81.52 90.92	47.8 57.2 66.4 75.4 85.1 95.7 106.7	Y315S-6	75	TL10 (350-95×80)	M24×630	M24	24
									Y315L1-6	110

9-26　No4A、4.5A、5A、5.6A高壓離心通風機性能與選用件表

機號	傳動方式	轉速 r/min	序號	全壓 Pa	流量 m³/h	內效率%	內功率KW	所需功率KW	電動機		橡膠墊ST0601 （4個）	地腳螺栓 GB799-88 1045（4個）	螺母 GB6170-86 （4個）	墊圈 GB97.1-85 （4個）
									型號	功率KW
4	A	2900	1 2 3 4 5 6 7	3852 3820 3765 3684 3607 3502 3407	2198 2368 2536 2706 2877 3044 3215	74.70 75.5 75.7 75 73.8 72.1 70	3.11 3.28 3.46 3.65 3.86 4.06 4.29	3.7 3.9 4.1 4.4 4.6 4.9 5.2	Y132S1-2	5.5	13×90	M 10×45	M 10	10

4.5	A	2900	1 2 3 4 5 6 7	4910 4863 4776 4661 4545 4412 4256	3130 3407 3685 3963 4237 4515 4792	76.1 77.1 77.1 76 74.5 72.3 70	5.51 5.87 6.24 6.64 7.06 7.54 7.98	6.3 6.8 7.2 7.6 8.1 8.7 9.2	Y132S2-2	7.5	13×90	M 10×45	M 10	10
									Y160M1-2	11	16×100	M 12×50	M 12	12
5	A	2900	1 2 3 4 5 6 7	6035 5984 5869 5725 5553 5381 5180	4293 4706 5114 5527 5941 6349 6762	77.2 78.2 78 76.7 74.9 72.7 70	9.12 9.80 10.48 11.23 12.00 12.81 1365	10.5 11.3 12.0 12.9 13.8 14.7 15.7	Y160M2-2	15	16×100	M 12×50	M 12	12
									Y160L-2	18.5
5.6	A	2900	1 2 3 4 5 6 7	7610 7546 7400 7218 7000 6781 6527	6032 6612 7185 7766 8346 8919 9500	77.2 78.2 78 76.7 74.9 72.7 70	16.09 17.27 18.47 19.79 21.15 22.57 24.06	18.5 19.9 21.222.8 24.3 26.0 27.7	Y180M-2	22	16×100	M 12×50	M 12	12
									Y200L1-2	30	20×100	M 16×60	M 16	16

9-26　No6.3A、7.1D、8D高壓離心通風機性能與選用件表

機號

傳動方式

轉速

r/min

序號

全壓

流量

m³/h

內效率%

內功率KW

所需功率KW

電動機

橡膠墊ST0601

（4個）

地腳螺栓

GB799-88

（4個）

螺母

GB6170-86

（4個）

墊圈

GB97.1-85

（4個）

型號

功率KW

6.3

2900

9698

9616

9429

9195

8915

8636

8310

8588

9415

10230

11056

11883

12699

13525

77.2

78.2

76.7

74.9

72.7

28.99

31.12

33.28

35.66

38.12

40.67

43.35

33.3

35.8

38.3

41.0

43.8

46.8

49.9

Y225M-2

20×100

M 16×60

M 16

Y250M-2

25×130

M 20×75

M 20

機

號

傳動

方式

轉速

r/min

序

號

全壓

流量

m³/h

內效

率%

內功率

所需功率

電動機

聯軸器

GB4323-84

（一套）

地腳螺栓

GB799-88

（4個）

螺母

GB6170-86

（4個）

墊圈

GB97.1-85

（4個）

型號

功率KW

7.1

2900

12427

12321

12078

11776

11415

11055

10635

12292

13475

14643

15826

17009

18177

19360

77.2

78.2

76.7

74.9

72.7

52.70

56.57

60.49

64.84

69.30

73.94

78.82

61.8

66.4

71.0

76.1

81.3

86.8

92.5

Y280S-2

TL8

(200-65×65)

M 20×500

M 20

Y315S-2

110

M 24×630

M 24

2900

15955

15818

15504

15112

14644

14177

13634

17584

19277

20947

22640

24332

26003

27696

77.2

78.2

76.7

74.9

72.7

95.72

102.73

109.86

117.75

125.85

134.28

143.14

112.3

120.5

128.9

138.2

147.7

157.6

168.0

Y315M-2

132

TL8

(200-65×65)

M 24×630

M 24

Y315L2-2

200

9-26　No8D、9D、10D、11.2D高壓離心通風機性能與選用件表

機號	傳動方式	轉速 r/min	序號	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	電動機		聯軸器 GB4323-84 （一套）	地腳螺栓 GB799-88 （4個）	螺母 GB6170-86 （4個）	墊圈 GB97.1-85 （4個）
									型號	功率KW
8	D	1450	1 2 3 4 5 6 7	3834 3802 3729 3638 3529 3421 3294	8792 9639 10473 11320 12166 13001 13848	77.2 78.2 78 76.7 74.9 72.7 70	11.96 12.84 13.73 14.72 15.73 16.79 17.89	14.0 15.1 16.1 17.3 18.5 19.7 21.0	Y180M-4	18.5	TL8 (200-65×48)	M 12×300	M 12	12
									Y200L-4	30	TL8 (200-65×55)	M 16×400	M 16	16
9	D	1450	1 2 3 4 5 6 7	4869 4828 4736 4620 4481 4343 4181	12518 13723 14913 16118 17322 18512 19717	77.2 78.2 78 76.7 74.9 72.7 70	21.56 23.14 24.75 26.53 28.35 30.25 32.24	25.3 27.2 29.0 31.1 33.3 35.5 37.8	Y200L-4	30	TL8 (200-65×55)	M 16×400	M 16	16
									Y225M-4	45	TL8 (200-65×60)
10	D	1450	1 2 3 4 5 6 7	6143 6056 5920 5761 5560 5309 5065	17172 19319 21465 23612 25758 27905 30052	80.4 81..2 80.4 78.6 76 73 70	35.69 39.19 43.02 47.10 51.35 55.35 59.34	41.9 46.0 50.5 55.3 60.3 65.0 69.6	Y250M-4	55	TL8 (200-65×65)	M 20×500	M 20	20
									Y280S-4	75	TL8 200-65×75)
11.2	D	1450	1 2 3 4 5 6 7	7747 7637 7464 7264 7009 6691 6382	24126 27142 30157 33173 36189 39205 42221	80.4 81..2 80.4 78.6 76 73 70	62.90 69.07 75.82 83.01 90.50 97.54 104.58	73.8 81.0 89.0 97.4 106.2 114.5 122.7	Y315S-4	110	TL9 (240-85×80)	M 24×630	M 24	24
									Y315M-4	132

9-26　No11.2D、12.5D、14D高壓離心通風機性能與選用件表

機號	傳動方式	轉速 r/min	序號	全壓 Pa	流量 m³/h	內效率%	內功率 KW	所需功率KW	電動機		聯軸器 GB4323-84 （一套）	地腳螺栓 GB799-88 （4個）	螺母 GB6170-86 （4個）	墊圈 GB97.1-85 （4個）
									型號	功率KW
11.2	D	960	1 2 3 4 5 6 7	3346 3299 3225 3140 3031 2895 2763	15973 17969 19966 21963 23959 25956 27953	80.4 81..2 80.4 78.6 76 73 70	18.25 20.04 22.00 24.09 26.26 28.31 30.35	21.4 23.5 25.8 28.3 30.8 33.2 35.6	Y225M-6	30	TL9 (240-85×60)	M 16×400	M 16	16

									Y250M-6	37	TL9 (240-85×65)	M 20×500	M 20	20
12.5	D	1450	1 2 3 4 5 6 7	9713 9575 9356 9103 8782 8381 7993	33540 37732 41925 46117 50310 54503 58695	80.4 81..2 80.4 78.6 76 73 70	108.91 119.60 131.30 143.75 156.70 168.90 181.10	127.8 140.3 154.1 168.7 183.9 198.2 212.5	Y315L1-4	160	TL9 (290-85×80)	M 24×630	M 24	24
									Y355M2-4	250	TL10 (290-85×100)

12.5	D	960	1 2 3 4 5 6 7	4179 4121 4028 3921 3785 3615 3450	22206 24981 27757 30533 33309 36084 38860	80.4 81..2 80.4 78.6 76 73 70	31.61 34.71 38.10 41.72 45.48 49.02 52.56	37.1 40.7 44.7 49.0 53.4 57.5 61.7	Y280S-6	45	TL9 (240-85×75)	M 20×500	M 20	20
									Y315S-6	75	TL9 (240-85×80)	M 24×630	M 24	24
14	D	1450	1 2 3 4 5 6 7	12285 12109 11830 11508 11099 10589 10095	47121 53011 58902 64792 70682 76572 82463	80.4 81..2 80.4 78.6 76 73 70	191.94 210.78 231.39 253.33 276.16 297.66 319.16	225.2 247.3 271.5 297.3 324.1 349.3 374.5	Y355M2-4	250	TL10 (290-95×100)	M 24×630	M 24	24
									JS138-4	410	TL11 (350-95×85)

9-26　No14D、16D高壓離心通風機性能與選用件表

機

號

傳動

方式

轉速

r/min

序

號

全壓

流量

m³/h

內效

率%

內功

率KW

所需

功率

電動機

聯軸器

GB4323-84

（一套）

地腳螺栓

GB799-88

（4個）

螺母

GB6170-86

（4個）

墊圈

GB97.1-85

（4個）

型號

功率

960

5262

5188

5071

4936

4764

4549

4341

31197

35097

38997

42897

46796

50696

54596

80.4

81..2

80.4

78.6

55.70

61.17

67.15

73.52

80.15

86.39

92.63

65.4

71.8

78.8

86.3

94.0

101.4

108.7

Y315S-6

TL10

(240-95×80)

M 24×630

M 24

Y315L1-6

110

TL10

(240-95×80)

1450

16250

16014

15640

15210

14663

13983

13324

70339

79131

87923

96716

105500

114300

123090

80.4

81..2

80.4

78.6

374.22

410.95

451.14

493.92

538.43

580.35

622.26

439.1

482.2

529.4

579.6

631.8

681.0

730.2

JSQ-147-4

(3000V)

500

TL11

(350-95×110)

M 36×1000

M 36

JSQ-158-4

（3000V）

850

TL12

(410-95×120)

960

6911

6913

6659

6481

6254

5971

5696

46569

52390

58211

64032

69854

75675

81496

80.4

81..2

80.4

78.6

108.60

119.26

130.92

143.34

156.25

168.42

180.58

127.4

139.9

153.6

168.2

183.3

197.6

211.9

Y355M2-6

185

TL11

(350-95×90)

M 24×630

M 24

Y355L1-6

220
