簡介

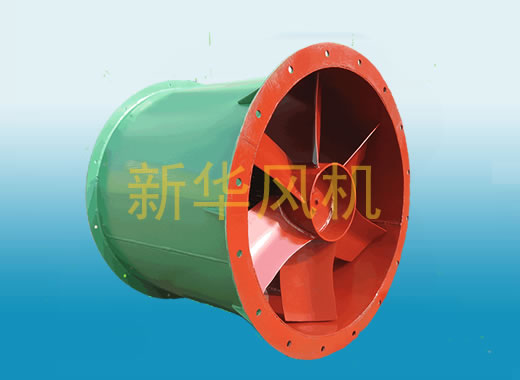

(一)T30(03-11、30K4)軸流通風機用途廣泛，適用 于一般工廠、倉庫、辦公室、住宅內通風換氣或加強暖氣散熱之用。若將機殼卸下，可作自由風扇，也可在較長的排氣管道內間隙串聯安裝，以便提高管道中的風壓。
本風機共有46個品種，其中3葉片、6葉片、8葉片和9葉片的有9個機號，按葉輪直徑大小，由小到大的次序依次排列為：№3、№3.5、№4、№5、№6、№7、№8、№9、№10；其中4葉片的共有十個機號，按葉輪直徑的大小，由小到大的次序依次為：№2.5、№3、№3.5、№4、№5、№6、№7、№8、№9、№10。
本風機由葉輪、機殼和集風器三部分組成：
葉輪：由葉片、輪轂等組成。葉片用薄鋼板，按所需安裝角度，焊于輪轂外圓上。葉輪殼比(軸盤直徑與葉輪直徑之比)d(-)=0.3。
葉片均沖壓成相似形，其安裝角度：3片的分為10度、15度、20度、35度五種；4、6、8片的分為15度、20度、25度、30度、35度五種。葉輪直接安裝在電機軸上，其中№3至№8采用兩種機轉速，№9、№10采用一種電機轉速，風量范圍為550—49500立方米每小時，風壓范圍為25—505帕。
機殼部：由風筒、底架等組成，底架分為用薄鋼板和型材制成的兩種。
集風器部：集風器為圓弧流線型，由薄鋼板沖壓而成，可以減少氣流入口損失。
經過實際試驗及使用證明，該風機設計合理、結構緊湊，在各規定轉速下，風壓風量穩定，運轉平穩良好，安全可靠，堅固耐用。
注意：通過該風機的氣體應無腐蝕性及顯著灰塵，其溫度不得超過45℃。
(二)BT30(B30K4、B03-11)型防爆軸流通風機，葉輪部分采用鋁材制作(軸盤除外)，動力改用防爆電機，開關用防爆開關或開關遠離易爆點。
其它部分與普通軸流通風機材質相同，適于化工、制藥、紡織等行業空調和排送易燃勿揮發性氣體之用，其結構與一般軸流風機相似，安裝工藝及其它工藝和軸流風機相同。
通風機的安裝與維護
1、采用T30(30K4)型軸流通風機，如需要在出口聯接管道時，必須考慮與管道連接的方式，以減少通風機動壓在接管段因擴散而造成的損失。
(1)管道直徑與通風機風筒直徑相等時，管道的擴散損失可略而不計，如圖1所示。
(2)當F/F0≤1.5時(F：管道斷面積，F(xiàn)0：通風機筒斷面積)而管道的長度不小于管道內徑的5-8倍時，可不裝置擴散器，如圖2所示。
(3)當1.5＜F/F0＞2.5時，管道與通風機擴散器必須裝置成如圖4所示。F1/F0=2.5-3。(F1：擴散器末端之?dāng)嗝娣e)。
2、若用在較長的管道內，同型號的T30(30K4)型風機可串聯安裝(如圖所示)以增高風壓，兩風機間隔不得過長。
3、安裝前應詳細檢查通風機是否因包裝、運輸有所損壞、變形、如有待修理妥善后，方可進行安裝。
4、安裝時，要注意檢查各連接部分有無松動，葉片與風筒間隔應均勻，不得相碰。
5、連接出風口之管道重量，不應由風機風筒承受，安裝時應另加支撐。在通風機進口端必須安裝集風器(喇叭口)。
6、風機底座必須與地基平面自然接合，不得敲打底座強制連接，以防底座變形。安裝時應校正機座，加墊鐵片，基本保持其水平位置，然后將地腳螺母旋緊。
7、本通風機不得吊裝使用。
8、安裝完畢，須先進行試轉，運轉正常后才可正式使用。
9、通風機在長期未使用再重新使用時必須先檢查各連接部分是否牢固可靠并經試運轉后方可正式使用。
10、風機正式運轉后，每年應檢查一次螺釘是松動，葉片油漆是否脫落，電線表皮是否損壞，根據其具體情況加以修理。
11、經常注意風機在運轉中有無異常聲響，振動是否加大，并應及時檢查修理。
性能選用表說明
一、表中所列性能參數根據性能曲線中最高效率點的數據按下列各式算出：
全壓：H=
·ρ·U22 (毫米水柱)
流量：Q=··U2·3600 (米3/時)
軸功率N= (千瓦)
式中：
ρ—空氣密度0.1224公斤·秒2/米4
U—葉輪周速= (米/秒)
D—葉輪直徑 (米)
n—葉輪轉速 (轉/分)
二、如葉輪實際轉數與表中所列不符時，風機流量、全壓及軸功率亦隨之變化，其關系如下：
三、凡因所配用之電機外徑過大，以致風機性能與=0.3之特性曲線有較大差別者，在表中全壓數值皆標有*號。如選用該種配套時，應在保持原流量不變的情況下將表中全壓值降低10%。
T30(30K4-11)軸流通風機單機成套供應范圍。
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數3 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.12 0.23 |
0.16 |
0.21 0.28 |
0．043 0．060 |
0．051 |
0．056 0．064 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
3 |
300 |
0.0707 |
44.7 |
2850 |
10 15 20 25 30 |
1370 1830 2400 2630 3200 |
102 121 132.4 137.3 147.2 |
0.64 0.68 0.65 0.62 0.61 |
0.061 0.091 0.135 0.162 0.215 |
0.070 0.114 0.156 0.187 0.247 |
IAO5612 5612 5622 5632 5632 |
0.12 0.12 0.18 0.25 0.25 |
|
|
22.1 |
1410 |
10 15 20 25 30 |
675 900 1180 1300 1580 |
24.5 29.4 33.4 34.3 36.3 |
0.64 0.68 0.65 0.62 0.61 |
0.007 0.011 0.017 0.019 0.026 |
0.008 0.013 0.019 0.023 0.030 |
IAO5614 |
0.09 |
||||
|
3.5 |
350 |
0.0960 |
52.1 |
2850 |
10 15 20 25 30 |
2170 2650 3800 4150 5060 |
140.3 166.8 182.5 189.3 201.1 |
0.64 0.68 0.65 0.62 0.61 |
0.132 0.197 0.285 0.351 0.464 |
0.152 0.227 0.328 0.405 0.535 |
IAO5622 5632 7112 7122 7122 |
0.18 0.25 0.37 0.55 0.55 |
|
|
25.8 |
1410 |
10 15 20 25 30 |
1080 1435 1800 2060 2510 |
34.3 41.2 45.1 47.1 49.1 |
0.64 0.68 0.65 0.62 0.61 |
0.015 0.024 0.036 0.044 0.056 |
0.017 0.028 0.042 0.050 0.065 |
IAO5614 |
0.09 |
||||
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數3 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.12 0.23 |
0.16 |
0.21 0.28 |
0．043 0．060 |
0．051 |
0．056 0．064 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
4 |
400 |
0.1260 |
60.7 |
2900 |
10 15 20 25 30 |
3300 4410 5780 6320 7700 |
191.3 225.6 250.2 264.9 284.5 |
0.64 0.68 0.65 0.62 0.61 |
0.285 0.410 0.620 0.750 1.000 |
0.316 0.470 0.710 0.885 1.150 |
IAO7112 7122 7132 Y802-2 Y802-2 |
0.37 0.55 0.75 1.1 1.1 |
|
|
30.4 |
1450 |
10 15 20 25 30 |
1650 2200 2890 3160 3850 |
44.2 51.9 56.8 61.8 65.7 |
0.64 0.68 0.65 0.62 0.61 |
0.032 0.047 0.071 0.088 0.115 |
0.036 0.054 0.082 0.100 0.132 |
IAO5614 5614 5614 5634 5634 |
0.09 0.09 0.09 0.18 0.18 |
||||
|
5 |
500 |
0.1960 |
38.0 |
1450 |
10 15 20 25 30 |
3220 4300 5640 6170 7500 |
68.7 81.4 89.3 96.1 103.0 |
0.64 0.68 0.65 0.62 0.61 |
0.096 0.143 0.215 0.266 0.353 |
0.105 0.165 0.250 0.306 0.407 |
Y801-4 |
0.55 |
|
|
25.2 |
960 |
10 15 20 25 30 |
2140 2850 3740 4100 5000 |
33.4 39.2 43.2 46.1 49.1 |
0.64 0.68 0.65 0.62 0.61 |
0.031 0.046 0.069 0.084 0.112 |
0.035 0.053 0.079 0.097 0.129 |
Y90S-6 |
0.75 |
||||
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數3 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.12 0.23 |
0.16 |
0.21 0.28 |
0．043 0．060 |
0．051 |
0．056 0．064 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
6 |
600 |
0.2830 |
45.5 |
1450 |
10 15 20 25 30 |
5570 7420 9720 10700 13000 |
100.1 116.7 128.5 137.3 147.2 |
0.64 0.68 0.65 0.62 0.61 |
0.242 0.354 0.535 0.660 0.870 |
0.280 0.407 0.615 0.760 1.000 |
Y802-4 Y802-4 Y802-4 Y802-4 Y90S-4 |
0.75 0.75 0.75 0.75 1.1 |
|
|
30.2 |
960 |
10 15 20 25 30 |
3700 4920 6400 7100 8600 |
43.2 51.0 56.8 60.8 64.7 |
0.64 0.68 0.65 0.62 0.61 |
0.070 0.103 0.154 0.192 0.254 |
0.080 0.120 0.177 0.220 0.290 |
Y90S-6 |
0.75 |
||||
|
7 |
700 |
0.3850 |
53.1 |
1450 |
10 15 20 25 30 |
8825 11750 15400 16900 20600 |
146.1 172.7 192.3 202.1 216.8 |
0.64 0.68 0.65 0.62 0.61 |
0.560 0.830 1.270 1.530 2.040 |
0.645 0.950 1.450 1.760 2.340 |
Y90S-4 Y90S-4 Y90L-4 Y100L1-4 Y100L1-4 |
1.1 1.1 1.5 2.2 2.2 |
|
|
35.2 |
960 |
10 15 20 25 30 |
5860 7810 10250 11240 13700 |
58.9 69.7 76.5 82.4 87.3 |
0.64 0.68 0.65 0.62 0.61 |
0.150 0.222 0.336 0.413 0.546 |
0.173 0.255 0.386 0.476 0.630 |
Y90S-6 |
0.75 |
||||
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數3 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.12 0.23 |
0.16 |
0.21 0.28 |
0．043 0．060 |
0．051 |
0．056 0．064 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
8 |
800 |
0.5025 |
60.7 |
1450 |
10 15 20 25 30 |
13200 17600 23000 25150 30800 |
190.3 225.6 248.2 265.9 283.5 |
0.64 0.68 0.65 0.62 0.61 |
1.100 1.630 2.330 3.000 4.000 |
1.250 1.870 2.700 3.450 4.600 |
Y100L1-4 Y100L1-4 Y100L2-4 Y112M-4 Y132S-4 |
2.2 2.2 3.0 4.0 5.5 |
|
|
40.2 |
960 |
10 15 20 25 30 |
8750 11800 15300 16800 20400 |
83.4 99.1 108.9 116.7 124.6 |
0.64 0.68 0.65 0.62 0.61 |
0.316 0.477 0.710 0.880 1.150 |
0.364 0.550 0.810 1.010 1.330 |
Y90S-6 Y90S-6 Y90L-4 Y90L-4 Y100L-6 |
0.75 0.75 1.1 1.1 1.5 |
||||
|
9 |
900 |
0.6360 |
45.2 |
960 |
10 15 20 25 30 |
12450 16600 21800 24000 29000 |
86.3 102.0 111.8 120.7 128.5 |
0.64 0.68 0.65 0.62 0.61 |
0.467 0.690 1.080 1.290 1.700 |
0.537 0.080 1.140 1.490 1.950 |
Y90S-6 Y90S-6 Y90L-6 Y100L-6 Y112M-6 |
0.75 0.75 1.1 1.5 2.2 |
|
|
10 |
1000 |
0.7850 |
50.2 |
960 |
10 15 20 25 30 |
17100 22700 30000 32700 40000 |
130.5 154.9 169.7 181.5 194.2 |
0.64 0.68 0.65 0.62 0.61 |
0.970 1.440 2.170 2.660 3.540 |
1.100 1.650 2.500 3.060 4.070 |
Y100L-6 Y112M-6 Y132S-6 Y132M1-6 Y132M1-6 |
1.5 2.2 3.0 4.0 4.0 |
|
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數4 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.15 0.29 |
0.21 |
0.25 0.35 |
0．070 0．078 |
0．070 |
0．075 0．080 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
2.5 |
250 |
0.0492 |
38.0 |
2900 |
10 15 20 25 30 |
1100 1400 1740 2000 2280 |
117.7 117.7 132.4 137.3 147.2 |
0.67 0.66 0.64 0.61 0.56 |
0.053 0.070 0.094 0.116 0.148 |
0.061 0.084 0.108 0.134 0.170 |
IAO5612 5612 5612 5622 5622 |
0.12 0.12 0.12 0.18 0.18 |
|
|
19.0 |
1450 |
10 15 20 25 30 |
550 700 870 1000 1140 |
30.4 32.3 33.4 34.3 36.2 |
0.67 0.66 0.64 0.61 0.56 |
0.007 0.009 0.012 0.017 0.019 |
0.008 0.011 0.014 0.020 0.021 |
IAO5614 |
0.09 |
||||
|
3 |
300 |
0.0707 |
43.8 |
2790 |
10 15 20 25 30 |
1780 2340 2780 3230 3670 |
161.9 161.9 172.7 179.5 184.4 |
0.67 0.66 0.64 0.61 0.56 |
0.120 0.160 0.208 0.264 0.336 |
0.140 0.185 0.240 0.310 0.390 |
IAO5622 5632 5632 7112 7122 |
0.18 0.25 0.25 0.37 0.55 |
|
|
21.8 |
1390 |
10 15 20 25 30 |
890 1170 1390 1610 1830 |
39.2 39.2 43.1 44.1 45.1 |
0.67 0.66 0.64 0.61 0.56 |
0.015 0.019 0.026 0.032 0.041 |
0.017 0.022 0.030 0.038 0.046 |
IAO5614 |
0.09 |
||||
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數4 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.15 0.29 |
0.21 |
0.25 0.35 |
0．070 0．078 |
0．070 |
0．075 0．080 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
3.5 |
350 |
0.0960 |
53.1 |
2900 |
10 15 20 25 30 |
3100 3800 4800 5500 6200 |
235.4 255.1 259.9 274.7 294.3 |
0.67 0.66 0.64 0.61 0.56 |
0.295 0.391 0.508 0.637 0.805 |
0.340 0.450 0.585 0.730 0.925 |
IAO7112 7122 7132 7132 Y802-2 |
0.37 0.55 0.75 0.75 1.10 |
|
|
26.6 |
1450 |
10 15 20 25 30 |
1550 1900 2400 2750 3100 |
62.8 66.7 68.7 72.6 78.5 |
0.67 0.66 0.64 0.61 0.56 |
0.040 0.051 0.069 0.084 0.108 |
0.046 0.059 0.079 0.097 0.124 |
IAO5614 5614 5614 5634 5634 |
0.09 0.09 0.09 0.18 0.18 |
||||
|
4 |
400 |
0.126 |
58.5 |
2800 |
10 15 20 25 30 |
4250 5570 6640 7700 8750 |
287.4 287.4 308.0 319.8 327.6 |
0.67 0.66 0.64 0.61 0.56 |
0.506 0.675 0.890 1.130 1.430 |
0.580 0.780 1.020 1.300 1.650 |
IAO7132 Y801-2 Y802-2 Y90S-2 Y90L-2 |
0.75 0.75 1.10 1.50 2.20 |
|
|
29.5 |
1400 |
10 15 20 25 30 |
2140 2810 3340 3880 4410 |
72.6 72.6 78.5 81.4 83.4 |
0.67 0.66 0.64 0.61 0.56 |
0.065 0.086 0.114 0.144 0.180 |
0.075 0.100 0.131 0.165 0.210 |
IAO5614 5634 5634 5634 7124 |
0.09 0.18 0.18 0.18 0.25 |
||||
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數4 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.15 0.29 |
0.21 |
0.25 0.35 |
0．070 0．078 |
0．070 |
0．075 0．080 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
5 |
500 |
0.196 |
36.8 |
1410 |
10 15 20 25 30 |
4150 5450 6500 7500 8550 |
113.7 113.7 121.6 126.5 130.5 |
0.67 0.66 0.64 0.61 0.56 |
0.197 0.261 0.343 0.435 0.555 |
0.230 0.300 0.395 0.500 0.650 |
Y801-4 Y801-4 Y801-4 Y801-4 Y802-4 |
0.55 0.55 0.55 0.55 0.75 |
|
|
25.2 |
960 |
10 15 20 25 30 |
2780 3640 4340 5040 5730 |
51.0 51.0 54.9 56.8 57.8 |
0.67 0.66 0.64 0.61 0.56 |
0.059 0.079 0.104 0.131 0.165 |
0.068 0.090 0.120 0.150 0.190 |
Y90S-6 |
0.75 |
||||
|
6 |
600 |
0.283 |
45.5 |
1450 |
10 15 20 25 30 |
7250 9500 11300 13150 15000 |
166.8 166.8 178.5 185.4 190.3 |
0.67 0.66 0.64 0.61 0.56 |
0.500 0.670 0.875 1.110 1.420 |
0.575 0.770 1.010 1.160 1.630 |
Y90S-4 Y90S-4 Y90S-4 Y90L-4 Y100L1-4 |
1.1 1.1 1.1 1.5 2.2 |
|
|
30.2 |
960 |
10 15 20 25 30 |
4800 6300 7500 8700 9900 |
73.5 73.5 78.5 81.4 83.3 |
0.67 0.66 0.64 0.61 0.56 |
0.147 0.195 0.255 0.322 0.410 |
0.170 0.225 0.295 0.370 0.470 |
Y90S-6 |
0.75 |
||||
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數4 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.15 0.29 |
0.21 |
0.25 0.35 |
0．070 0．078 |
0．070 |
0．075 0．080 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
7 |
700 |
0.385 |
53.1 |
1450 |
10 15 20 25 30 |
11500 15100 18000 20900 23800 |
227.5 227.5 243.3 253.0 258.9 |
0.67 0.66 0.64 0.61 0.56 |
1.090 1.450 1.910 2.420 3.060 |
1.250 1.670 2.200 2.800 3.500 |
Y90L-4 Y100L1-4 Y100L1-4 Y100L2-4 |
1.5 2.2 2.2 3.0 |
|
|
35.2 |
960 |
10 15 20 25 30 |
7650 10100 12000 13900 15800 |
93.1 93.1 98.1 103.0 105.0 |
0.67 0.66 0.64 0.61 0.56 |
0.296 0.396 0.512 0.655 0.825 |
0.340 0.455 0.500 0.750 0.950 |
Y90S-6 Y90S-6 Y90S-6 Y90S-6 Y90L-6 |
0.75 0.75 0.75 0.75 1.1 |
||||
|
8 |
800 |
0.502 |
60.7 |
1450 |
10 15 20 25 30 |
17300 22700 27000 31300 35600 |
294.2 294.2 314.0 323.4 333.2 |
0.67 0.66 0.64 0.61 0.56 |
2.110 2.810 3.680 4.620 5.900 |
2.430 3.250 4.250 5.300 6.800 |
Y100L2-4 Y112M-4 Y132M-4 Y132M-4 Y132M-4 |
3.0 4.0 5.5 5.5 7.5 |
|
|
40.2 |
960 |
10 15 20 25 30 |
11400 14900 17800 20600 23500 |
130.4 130.5 139.2 145.1 149.0 |
0.67 0.66 0.64 0.61 0.56 |
0.616 0.820 1.080 1.360 1.740 |
0.710 0.940 1.250 1.560 2.000 |
Y90S-6 Y90L-6 Y100L-6 Y112M-6 Y112M-6 |
0.75 1.1 1.5 2.2 2.2 |
||||
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數4 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.15 0.29 |
0.21 |
0.25 0.35 |
0．070 0．078 |
0．070 |
0．075 0．080 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
9 |
900 |
0.636 |
45.2 |
960 |
10 15 20 25 30 |
16200 21200 25200 29300 33400 |
164.8 164.8 176.6 183.4 186.4 |
0.67 0.66 0.64 0.61 0.56 |
1.110 1.470 1.930 2.450 3.100 |
1.280 1.700 2.220 2.820 3.600 |
Y100L-6 Y112M-6 Y112M-6 Y132S-6 Y132M1-6 |
1.5 2.2 2.2 3.0 4.0 |
|
|
10 |
1000 |
0.785 |
50.2 |
960 |
10 15 20 25 30 |
22600 29700 35400 41000 46700 |
206.0 206.0 225.6 235.4 242.3 |
0.67 0.66 0.64 0.61 0.56 |
1.930 2.580 3.460 4.400 5.600 |
2.220 3.000 4.000 5.050 6.450 |
Y112M-6 Y132S-6 Y132M1-6 Y132M2-6 Y160M-6 |
2.2 3.0 4.0 5.5 7.5 |
|
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數6 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.17 0.31 |
0.21 |
0.26 0.36 |
0．076 0．095 |
0．085 |
0．090 0．105 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
3 |
300 |
0.0707 |
43.8 |
2790 |
10 15 20 25 30 |
1960 2400 3000 3600 4100 |
187.3 209.9 220.7 235.4 259.9 |
0.62 0.66 0.66 0.63 0.63 |
0.164 0.210 0.277 0.370 0.471 |
0.189 0.242 0.318 0.426 0.540 |
IAO5632 5632 7112 7122 7122 |
0.25 0.25 0.37 0.55 0.55 |
|
|
21.8 |
1390 |
10 15 20 25 30 |
980 1200 1500 1800 2050 |
47.0 51.9 55.9 58.9 63.7 |
0.62 0.66 0.66 0.63 0.63 |
0.020 0.026 0.035 0.047 0.059 |
0.023 0.030 0.040 0.054 0.068 |
IAO5614 |
0.09 |
||||
|
3.5 |
350 |
0.0960 |
52.1 |
2850 |
10 15 20 25 30 |
2900 3800 4510 5240 6340 |
241.3 259.9 279.5 304.1 328.6 |
0.62 0.66 0.66 0.63 0.63 |
0.324 0.436 0.556 0.760 1.020 |
0.372 0.502 0.640 0.875 1.150 |
IAO7122 7122 7132 Y802-2 |
0.55 0.55 0.75 1.1 |
|
|
25.8 |
1410 |
10 15 20 25 30 |
1435 1880 2240 2600 3140 |
59.8 63.7 69.6 72.5 80.4 |
0.62 0.66 0.66 0.63 0.63 |
0.040 0.053 0.069 0.091 0.123 |
0.046 0.061 0.079 0.105 0.142 |
IAO5614 5614 5614 5634 5634 |
0.09 0.09 0.09 0.18 0.18 |
||||
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數6 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.17 0.31 |
0.21 |
0.26 0.36 |
0．076 0．095 |
0．085 |
0．090 0．105 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
4 |
400 |
0.126 |
58.5 |
2800 |
10 15 20 25 30 |
4410 5600 7000 8400 10000 |
333.5 374.7 397.3 418.8 463.0 |
0.62 0.66 0.66 0.63 0.63 |
0.680 0.880 1.130 1.510 2.020 |
0.780 1.010 1.300 1.770 2.320 |
Y801-2 Y802-2 Y90S-2 Y90L-2 Y100L-2 |
0.75 1.1 1.5 2.2 3 |
|
|
29.5 |
1400 |
10 15 20 25 30 |
2300 2800 3500 4700 5000 |
84.3 94.1 98.1 107.9 117.7 |
0.62 0.66 0.66 0.63 0.63 |
0.082 0.117 0.160 0.200 0.260 |
0.095 0.135 0.184 0.230 0.300 |
IAO5624 5634 7124 7124 7124 |
0.12 0.18 0.25 0.25 0.37 |
||||
|
5 |
500 |
0.196 |
36.8 |
1410 |
10 15 20 25 30 |
4500 5600 7000 8300 9600 |
129.4 144.2 153.0 161.8 176.6 |
0.62 0.66 0.66 0.63 0.63 |
0.266 0.348 0.445 0.610 0.750 |
0.306 0.400 0.510 0.700 0.860 |
Y801-4 Y801-4 Y801-4 Y802-4 Y90S-4 |
0.55 0.55 0.55 0.75 1.1 |
|
|
25.2 |
960 |
10 15 20 25 30 |
3000 3720 4600 5400 6350 |
57.8 64.7 67.6 71.6 79.4 |
0.62 0.66 0.66 0.63 0.63 |
0.077 0.095 0.142 0.172 0.221 |
0.089 0.109 0.163 0.189 0.254 |
Y90S-6 |
0.75 |
||||
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數6 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.17 0.31 |
0.21 |
0.26 0.36 |
0．076 0．095 |
0．085 |
0．090 0．105 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
6 |
600 |
0.283 |
45.5 |
1450 |
10 15 20 25 30 |
7800 9700 12000 14000 16500 |
186.3 209.9 220.7 235.4 259.9 |
0.62 0.66 0.66 0.63 0.63 |
0.655 0.800 1.120 1.470 1.860 |
0.755 0.920 1.290 1.690 2.140 |
Y90S-4 Y90S-4 Y90L-4 Y100L1-4 Y100L1-4 |
1.1 1.1 1.5 2.2 2.2 |
|
|
30.2 |
960 |
10 15 20 25 30 |
5170 6430 7940 9270 10930 |
83.3 93.1 101.0 103.9 114.7 |
0.62 0.66 0.66 0.63 0.63 |
0.193 0.260 0.325 0.421 0.541 |
0.220 0.288 0.374 0.480 0.620 |
Y90S-4 |
0.75 |
||||
|
7 |
700 |
0.385 |
53.1 |
1450 |
10 15 20 25 30 |
12500 15100 19000 22500 26000 |
255.1 284.5 304.1 320.7 353.2 |
0.62 0.66 0.66 0.63 0.63 |
1.430 1.800 2.450 3.160 4.100 |
1.660 2.070 2.820 3.640 4.700 |
Y100L1-4 Y100L1-4 Y100L2-4 Y112M-4 Y132S-4 |
2.2 2.2 3.0 4.0 5.5 |
|
|
35.2 |
960 |
10 15 20 25 30 |
8270 10100 12600 14900 17200 |
112.8 125.5 133.4 140.2 154.9 |
0.62 0.66 0.66 0.63 0.63 |
0.413 0.516 0.695 0.910 1.170 |
1.660 2.070 2.820 3.640 4.700 |
Y90S-6 Y90S-6 Y90S-6 Y90L-6 Y100L-6 |
0.75 0.75 0.75 1.1 1.5 |
||||
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數6 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.17 0.31 |
0.21 |
0.26 0.36 |
0．076 0．095 |
0．085 |
0．090 0．105 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
8 |
800 |
0.502 |
60.7 |
1450 |
10 15 20 25 30 |
17600 23000 27400 31800 38200 |
327.6 354.1 380.6 404.1 443.4 |
0.60 0.63 0.63 0.58 0.57 |
2.670 3.590 5.000 6.150 8.240 |
3.070 4.120 5.760 7.060 9.480 |
Y112M-6 Y132S-6 Y132S-6 Y132M-6 Y160M-4 |
4.0 5.5 5.5 7.5 11.0 |
|
|
40.2 |
960 |
10 15 20 25 30 |
11800 15300 18250 21200 25500 |
143.2 154.9 166.8 176.6 194.2 |
0.60 0.63 0.63 0.58 0.57 |
0.790 1.030 1.330 1.650 2.420 |
0.900 1.200 1.550 1.900 2.780 |
Y90L-6 Y100L-6 Y112M-6 Y112M-6 Y13S-6 |
1.1 1.5 2.2 2.2 3.0 |
||||
|
9 |
900 |
0.636 |
45.2 |
960 |
10 15 20 25 30 |
16600 21800 26000 30600 36200 |
181.4 197.1 211.8 223.6 246.2 |
0.60 0.63 0.63 0.58 0.57 |
1.400 1.900 2.430 3.210 4.340 |
1.600 2.180 2.790 3.700 4.950 |
Y112M-6 Y112M-6 Y132S-6 Y132M1-6 Y132M2-6 |
2.2 2.2 3.0 4.0 5.5 |
|
|
10 |
1000 |
0.785 |
50.2 |
960 |
10 15 20 25 30 |
22700 30000 35500 41200 49500 |
223.6 242.3 260.9 276.1 302.1 |
0.60 0.63 0.63 0.58 0.57 |
2.350 3.200 3.790 5.460 7.220 |
2.700 3.700 4.360 6.300 8.310 |
Y132s-6 Y132M1-6 Y132M2-6 Y90S-6 Y90L-6 |
3.0 4.0 5.5 7.5 11.0 |
|
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數8 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.18 0.30 |
0.22 |
0.26 0.36 |
0．084 0．113 |
0．095 |
0．110 0．115 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
3 |
300 |
0.0707 |
43.8 |
2790 |
10 15 20 25 30 |
2000 2500 3000 3400 4100 |
206.0 235.4 269.7 274.7 284.5 |
0.56 0.62 0.64 0.62 0.62 |
0.206 0.264 0.352 0.417 0.520 |
0.237 0.304 0.417 0.480 0.600 |
IAO7112 7112 7122 7122 7132 |
0.37 0.37 0.55 0.55 0.75 |
|
|
21.8 |
1390 |
10 15 20 25 30 |
1000 1250 1500 1700 2050 |
51.0 58.9 66.7 68.8 70.6 |
0.56 0.62 0.64 0.62 0.62 |
0.025 0.033 0.044 0.052 0.065 |
0.029 0.038 0.051 0.060 0.075 |
IAO5614 |
0.09 |
||||
|
3.5 |
350 |
0.0960 |
52.1 |
2850 |
10 15 20 25 30 |
3080 3960 4510 5060 6340 |
266.8 299.2 343.4 355.2 358.1 |
0.56 0.62 0.64 0.62 0.62 |
0.430 0.560 0.670 0.830 1.100 |
0.490 0.643 0.770 0.950 1.250 |
IAO7122 7132 Y802-2 Y802-2 |
0.55 0.75 1.10 1.10 |
|
|
25.8 |
1410 |
10 15 20 25 30 |
1520 1970 2240 2510 3140 |
65.7 72.5 84.4 86.3 88.3 |
0.56 0.62 0.64 0.62 0.62 |
0.052 0.067 0.087 0.100 0.133 |
0.059 0.078 0.100 0.115 0.153 |
IAO5614 5614 5634 5634 5634 |
0.09 0.09 0.18 0.18 0.18 |
||||
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數8 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.18 0.30 |
0.22 |
0.26 0.36 |
0．084 0．113 |
0．095 |
0．110 0．115 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
4 |
400 |
0.1260 |
58.5 |
2800 |
10 15 20 25 30 |
4800 6000 7000 8200 10000 |
370.8 418.8 484.6 497.4 506.1 |
0.56 0.62 0.64 0.62 0.62 |
0.890 1.120 1.470 1.830 2.260 |
1.020 1.240 1.690 2.100 2.600 |
Y802-2 Y90S-2 Y90L-2 Y90L-2 |
1.1 1.5 2.2 2.2 |
|
|
29.5 |
1400 |
10 15 20 25 30 |
2400 3000 3500 4100 5000 |
93.1 107.9 122.6 127.5 127.5 |
0.56 0.62 0.64 0.62 0.62 |
0.110 0160 0.186 0.240 0.290 |
0.127 0.186 0.214 0.276 0.334 |
IAO5634 7124 7124 7124 7124 |
0.18 0.25 0.25 0.37 0.37 |
||||
|
5 |
500 |
0.1960 |
36.8 |
1410 |
10 15 20 25 30 |
4800 5900 7000 8000 9600 |
147.2 166.8 186.4 193.2 196.2 |
0.56 0.62 0.64 0.62 0.62 |
0.352 0.430 0566 0.700 0.850 |
0.405 0.495 0.650 0.810 0.980 |
Y801-4 Y801-4 Y802-4 Y90S-4 Y90S-4 |
0.55 0.55 0.75 1.1 1.1 |
|
|
25.2 |
960 |
10 15 20 25 30 |
3180 3900 46000 5300 6350 |
63.7 71.6 83.3 85.3 87.3 |
0.56 0.62 0.64 0.62 0.62 |
0.101 0.125 0.167 0.202 0.248 |
0.116 0.144 0.192 0.232 0.285 |
Y90S-6 |
0.75 |
||||
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數8 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.18 0.30 |
0.22 |
0.26 0.36 |
0．084 0．113 |
0．095 |
0．110 0．115 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
6 |
600 |
0.283 |
45.5 |
1450 |
10 15 20 25 30 |
8300 10000 12000 14000 16500 |
206.0 235.4 270.7 274.7 284.5 |
0.56 0.62 0.64 0.62 0.62 |
0.850 1.040 1.380 1.730 2.120 |
0.980 1.200 1.590 2.000 2.440 |
Y90S-4 Y90L-4 Y100L1-4 Y100L1-4 Y100l2-4 |
1.1 1.5 2.2 2.2 3.0 |
|
|
30.2 |
960 |
10 15 20 25 30 |
5500 6760 7950 9270 10950 |
91.2 103.0 119.6 122.6 125.5 |
0.56 0.62 0.64 0.62 0.62 |
0.250 0.312 0.412 0.507 0.615 |
0.288 0.359 0.472 0.580 0.706 |
Y90S-6 |
0.75 |
||||
|
7 |
700 |
0.385 |
53.1 |
1450 |
10 15 20 25 30 |
13000 16000 19000 22000 26000 |
284.5 319.8 372.8 382.6 392.4 |
0.56 0.62 0.64 0.62 0.62 |
1.830 2.270 3.100 3.820 4.600 |
2.100 2.610 3.570 4.400 5.300 |
Y100L1-4 Y100L2-4 Y112M-4 Y132S-4 Y132S-4 |
2.2 3.0 4.0 5.5 5.5 |
|
|
35.2 |
960 |
10 15 20 25 30 |
8600 10600 12600 14500 17200 |
124.5 141.2 162.8 166.8 169.7 |
0.56 0.62 0.64 0.62 0.62 |
0.535 0.670 0.890 1.080 1.310 |
0.615 0.770 1.020 1.240 1.500 |
Y90S-6 Y90S-6 Y90L-6 Y100l-6 Y100l-6 |
0.75 0.75 1.1 1.5 1.5 |
||||
性能選用表
|
機號 |
葉輪 |
主 軸 轉 數 r/min |
葉片數8 |
||||||||||
|
直徑 mm |
當量面積 m2 |
周速 m/sec |
葉片角度θ |
流量系數 |
全壓系數 |
||||||||
|
10 25 |
15 |
20 30 |
0.18 0.30 |
0.22 |
0.26 0.36 |
0．084 0．113 |
0．095 |
0．110 0．115 |
|||||
|
葉片角度 |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 KW |
所需功率 KW |
采用電機 |
|||||||
|
型號 |
功率KW |
||||||||||||
|
8 |
800 |
0.502 |
60.7 |
1450 |
10 15 20 25 30 |
18700 24200 27400 30800 38200 |
362.9 404.1 464.0 477.7 485.5 |
0.54 0.59 0.61 0.60 0.58 |
3.500 4.600 5.900 6.900 8.900 |
4.050 5.400 6.800 7.900 11.200 |
Y112M-4 Y132S-4 Y132M-4 Y160M-4 Y160M-4 |
4.0 5.5 7.5 11.0 11.0 |
|
|
40.2 |
960 |
10 15 20 25 30 |
12400 16000 18250 20400 25500 |
158.9 176.6 204.0 209.9 213.8 |
0.54 0.59 0.61 0.60 0.58 |
1.170 1.530 1.700 1.980 2.560 |
1.170 1.530 1.950 2.280 2.950 |
Y100L-6 Y100l-6 Y112M-6 Y132S-6 Y132S-6 |
1.5 1.5 2.2 3.0 3.0 |
||||
|
9 |
900 |
0.636 |
45.2 |
960 |
10 15 20 25 30 |
17700 22800 26000 29000 36200 |
202.0 223.6 258.0 264.9 270.7 |
0.54 0.59 0.61 0.60 0.58 |
1.840 2.400 3.050 3.450 4.690 |
2.120 2.760 3.500 3.950 5.400 |
Y112M-6 Y132S-6 Y132M1-6 Y132M1-6 Y132M2-6 |
2.2 3.0 4.0 4.0 5.5 |
|
|
10 |
1000 |
0.785 |
50.2 |
960 |
10 15 20 25 30 |
24200 31400 35500 40000 49500 |
249.1 276.6 318.8 327.6 338.5 |
0.54 0.59 0.61 0.60 0.58 |
3.100 4.080 5.150 6.100 7.900 |
3.550 4.700 5.950 7.000 9.100 |
Y132M1-6 Y132M2-6 Y160M-6 Y160M-6 Y160L-6 |
4.0 5.5 7.5 7.5 11.0 |
|
聯系人：陳經理
全國400熱線電話：400-670-7798
電 話：0533-6060097
郵 箱：zbxinhuafan@163.com sales@xhblower.com
地 址： 周村區南郊鎮（原高塘鎮）工業園
xhblower
